Ejemplo: Propagación de cara utilizando plano neutro como tipo de ángulo de salida

Con el Plano neutro como el Tipo de ángulo de salida, puede aplicar el ángulo de salida a algunas caras externas, todas las caras externas, algunas caras internas, todas las caras internas, caras tangentes o una combinación de caras internas y externas. En el PropertyManager, en Caras para aplicar el ángulo de salida, seleccione uno de los siguientes valores para Propagación de cara.

El Plano neutro es el plano o cara que usted escoge para determinar la dirección de tiro al crear un molde.

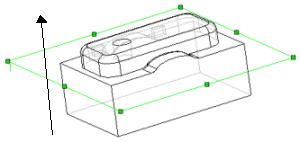

La dirección del eje Z de este plano elegido es la dirección en la que la pieza es expulsada del molde. Invertir dirección cambia la dirección del ángulo de salida, no la dirección de desmoldeo. En el ejemplo de abajo, el Plano 1 es el Plano neutro, con la flecha indicando la dirección de desmoldeo.



Propagación de cara Descripción Selección en la zona de gráficos Resultados preliminares
Ninguno Sólo se aplica el ángulo de salida a la cara seleccionada. La cara superior se usa como el Plano neutro en todos los ejemplos.
A lo largo de la tangente Extiende el ángulo de salida a todas las caras tangentes a la cara seleccionada. (Las caras se encuentran con las esquinas redondeadas).

Las caras externas son cualquiera de las caras que haya seleccionado en la operación Base-Extruir.

Todas las caras Aplica el ángulo de salida a todas las caras situadas al lado del plano neutro y extruidas desde el plano neutro.

Las caras internas son cualquier cara sobre las tres operaciones de saliente-extruir.

Caras internas Aplica el ángulo de salida a todas las caras internas extruidas desde el plano neutro.
Caras externas Aplica el ángulo de salida a todas las caras externas situadas al lado del plano neutro.
