Referencia de sistemas de coordenadas

Puede hacer referencia a todas las piezas de sistemas de coordenadas, como planos, ejes y origen, en operaciones descendentes. Por ejemplo, puede croquizar en el plano XY de un sistema de coordenadas o utilizar el eje Z de un sistema de coordenadas como eje para una operación de revolución.

Plano Eje Origen
En una pieza o ensamblaje, haga clic en Insertar > Geometría de referencia > Sistema de coordenadas y cree el sistema de coordenadas. Coloque el cursor sobre un plano, un eje o sobre el origen para resaltar cada entidad. Esta funcionalidad es útil para acciones como el croquizado, la relación de posición y otras. La siguiente tabla ofrece ejemplos adicionales de elementos que puede utilizar para hacer referencia a los sistemas de coordenadas.
Elemento Descripción
Croquis 3D Cree relaciones de croquis entre entidades de croquis 3D y coordine los ejes, los planos y el origen del sistema.
Cotas de croquis 2D Cree cotas de croquis 2D que hagan referencia a los ejes, planos y origen del sistema de coordenadas.
  • Simetría de operaciones y sólidos
  • Simetría de componentes
  • Insertar > Pieza simétrica
 Seleccione un plano del sistema de coordenadas como plano de simetría.
Plano de referencia Seleccione un eje del sistema de coordenadas para crear un nuevo plano perpendicular a ese eje. Utilice un vértice o un punto del modelo para colocar el plano.

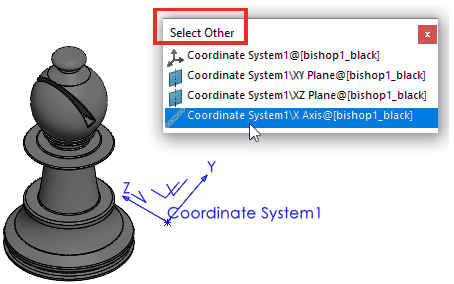

Seleccionar otros Seleccione los ejes, planos y origen del sistema de coordenadas.

Para ver esta funcionalidad, muestre los sistemas de coordenadas. Haga clic en Ver > Ocultar/Mostrar > Sistemas de coordenadas.
Para seleccionar un sistema de coordenadas completo en lugar de los planos o ejes de origen o individuales, en el área de gráficos, Alt + seleccione el sistema de coordenadas.
