Creación de modelos híbridos

Puede crear un conjunto de superficies o sólidos híbridos que incluya geometría BREP de malla y geometría BREP estándar de SOLIDWORKS.

En muchos casos, el modelado híbrido puede eliminar la necesidad de convertir BREP estándar en BREP de malla, que a menudo se utilizaba para comparar un sólido BREP estándar con un sólido BREP de malla. Con el modelado híbrido, puede agregar geometría BREP estándar directamente a un sólido BREP de malla.

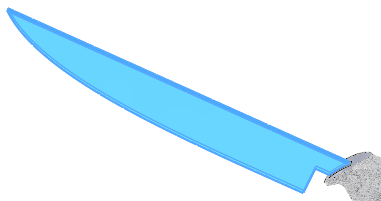

En este ejemplo, tiene una espada modelo con un mango de arcilla.

Para crear modelos híbridos:

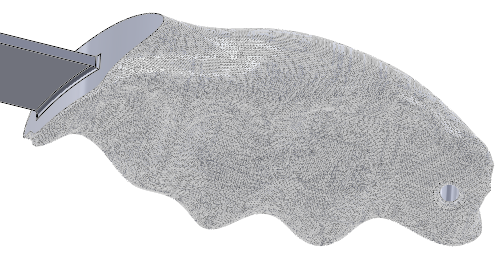

  1. Moldee la empuñadura personalizada en una pieza de arcilla y escanéelo para crear un archivo .stl.
  2. Importe el archivo .stl como un sólido de gráficos, límpielo con herramientas de sólido de gráficos, y conviértalo en BREP de malla.

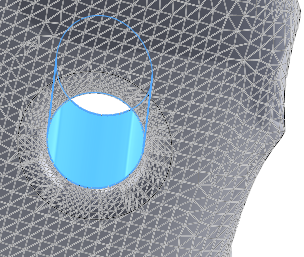

  3. Agregue operaciones BREP estándar de SOLIDWORKS a la pieza.
    Extruir superficie y cortar superficie
    Extruir corte y redondear
    Saliente-Extruir
    Dado que la hoja es geometría BREP estándar de SOLIDWORKS, puede refinarla con operaciones adicionales. Por ejemplo, puede afilar la hoja, agregar una arista dentada o agregar operaciones en la hoja trasera. Para las regiones del sólido de malla híbrida que son geometría estándar de SOLIDWORKS, puede utilizar todas las operaciones disponibles para la geometría estándar de SOLIDWORKS. Tiene un subconjunto de estas operaciones disponible para las regiones que incluye tanto la geometría BREP de malla como la geometría BREP estándar de SOLIDWORKS.
