Manipular perfiles con el manipulador gráfico

Puede utilizar un manipulador gráfico para interactuar con el perfil de un miembro estructural.

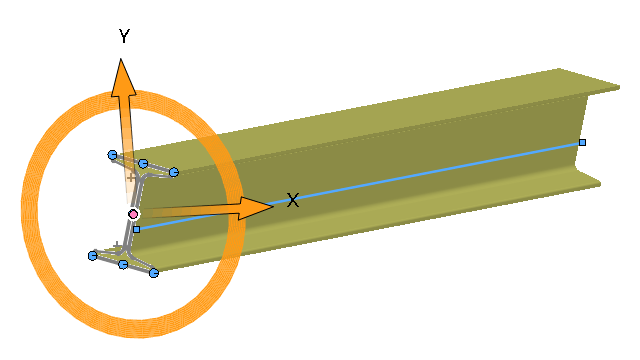

En el PropertyManager Perfil, seleccione la pestaña Perfil para mostrar el manipulador gráfico. Utilice el manipulador para arrastrar o girar un perfil o para alinearlo.

Para manipular un perfil con el manipulador gráfico:

  1. Arrastre el asa horizontal o vertical para desplazar el perfil en la dirección correspondiente.
  2. Gire el asa circular del manipulador gráfico para girar el perfil alrededor del punto de perforación.
  3. Opcional: Haga doble clic en el asa horizontal o vertical para invertir el perfil en la dirección correspondiente.
