Relaciones de posición Ancho

Una relación de posición de anchura restringe una pestaña entre dos caras planas.

Las referencias de anchura pueden incluir:

• Dos caras planas paralelas
• Dos caras planas no paralelas (con o sin ángulo de salida)
• Una cara cilíndrica o un eje

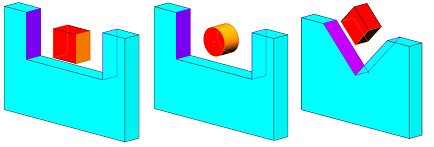

Ejemplos:

Para agregar una relación de posición Ancho:

1. Haga clic en Relación de posición (barra de herramientas Ensamblaje) o en Insertar > Relación de posición.
2. En la pestaña Avanzado, haga clic en Ancho.
3. En Selecciones de relaciones de posición:
   1. Seleccione dos caras planas o una cara cilíndrica o un eje para Selecciones de ancho 1.
   2. Seleccione dos caras planas o una cara cilíndrica o un eje para Selecciones de ancho 2.
4. En Tipo de relación de posición, seleccione una restricción:

   Opción	Descripción
   Centrado	Centra una pestaña dentro de la anchura de una ranura. Si la distancia para las selecciones de ancho es igual, solo estará disponible la restricción Centrado.
   Libre	Mueve los componentes libremente dentro de los límites de las caras o los planos seleccionados con respecto a los componentes.
   Cota	Especifica una distancia o cota de ángulo desde un conjunto de selecciones hasta el conjunto de selecciones opuestas de caras o planos más cercano.
   Porcentaje	Especifica la distancia o ángulo según una cota de valor de porcentaje desde un conjunto del conjunto de selecciones hasta el centro del otro conjunto de selecciones.

5. Haga clic en .
   Los componentes se alinean de forma que la pestaña establece una relación de posición entre las caras de la ranura. La pestaña puede trasladarse a lo largo del plano central de la ranura y girar alrededor del eje normal del plano central. La relación de posición Ancho evita que la pestaña se traslade o gire de lado a lado.
