Puede utilizar las opciones de la herramienta Rosca para crear roscas helicoidales en sólidos cilíndricos. Debe trabajar con cuidado, ya que la interacción de estas opciones a veces causa errores sutiles.
Siga estas pautas para evitar errores.

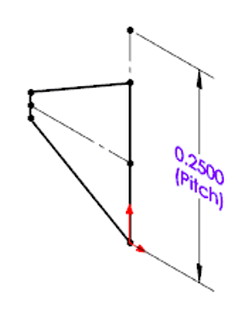

Cree solo una línea constructiva vertical que empiece en el origen.
SOLIDWORKS utiliza solo una línea constructiva vertical para definir el paso de la rosca e ignora las otras. Si dibuja más de una línea constructiva, es posible que no esté seguro de cuál se está utilizando.
Asegúrese de que la línea constructiva es más alta que el perfil.
Asegúrese de que la línea constructiva es más alta que el perfil. La altura del paso de rosca debe ser mayor que el perfil entre las revoluciones. Si no es así, es posible que las revoluciones se crucen entre sí.
Los pasos se definen de forma diferente en pulgadas y unidades métricas.
Al definir las roscas en pulgadas, los pasos se definen en términos de revoluciones por unidad de medida (por ejemplo, roscas por pulgada).
Al definir las roscas en unidades métricas, los pasos se definen en términos de unidades de medida por revolución (por ejemplo, milímetros por rosca).
Si no crea una línea constructiva, SOLIDWORKS asume un paso de rosca de una revolución por longitud de unidad del modelo (por ejemplo, una rosca por pulgada o un milímetro por rosca).
Cree solo un contorno cerrado en un croquis.
SOLIDWORKS solo puede utilizar un contorno cerrado para definir un rosca. Crear más de un contorno cerrado en un croquis genera un error.
|
|
| Se permite un contorno cerrado |
Los contornos múltiples no son válidos |
SOLIDWORKS solo utiliza un croquis activo en una configuración.
SOLIDWORKS utiliza el primer croquis activo e ignora los otros. Suprima todos los croquis excepto uno, de modo que esté seguro de cuál es el que SOLIDWORKS está utilizando para crear la rosca.
Tenga cuidado si anula el diámetro y el paso de rosca predeterminados.
El PropertyManager Rosca permite reemplazar el diámetro y el paso de rosca predeterminados. Asegúrese de que sus cambios no creen un error, por ejemplo, al definir un diámetro de rosca que no sea coherente con el diámetro del cilindro. Si se equivoca, puede devolver el diámetro y el paso de rosca a los valores predeterminados mediante los controles de reemplazo del paso de rosca.
No extraiga demasiadas conclusiones de un nombre de perfil.
Los nombres de perfil son representativos de la forma del perfil, pero no necesariamente de la geometría que crean. No asuma que un nombre de perfil indica la geometría final de la rosca.
Utilice las piezas de operación de biblioteca para crear perfiles.
Cuando cree un perfil desde cero, comience con los métodos de pieza de operación de biblioteca o un perfil proporcionado con el software SOLIDWORKS.
El directorio predeterminado para almacenar perfiles de rosca es C:\ProgramData\SolidWorks\SOLIDWORKS YYYY\Thread Profiles.
Tenga cuidado con las relaciones espaciales, especialmente con el corte y la equidistancia.
No cambie los perfiles de forma que la rosca sea incoherente con la forma subyacente. Por ejemplo, es posible que tenga un perfil con un corte de rosca que funciona bien sobre los ejes, pero no sobre taladros, de modo que es posible que necesite cambiar a extruir para un taladro. O es posible que tenga un perfil que funciona, pero la equidistancia está lo suficientemente alejada para perder contacto con el eje subyacente. Si recibe un mensaje de error después de cambiar la equidistancia, invierta el cambio y pruebe con un valor de equidistancia menor.
|
|
| En contexto |
Fuera de contexto |
