Las etiquetas de conexión son en realidad símbolos, y puede crear este tipo de símbolo en Gestión de símbolos.
La creación de una etiqueta de conexión se rige por las mismas reglas que la creación de un símbolo de esquema, excepto en lo referente a los puntos de conexión y a los circuitos. Si la etiqueta de conexión no está conectada a los cables, no podrá acceder a los comandos de inserción de circuitos y de puntos de conexión.
Definición de atributos
Existen dos tipos de atributos:
- Los atributos que propagan datos específicos al componente (como la numeración o la referencia de fabricante).
- Los atributos que propagan los datos de conexión específicos a cada borna material del componente.
Debe crear manualmente los atributos en la sección
Puntos de conexión (que terminan en
0). Estos integran el número de orden de la borna material. Sustituya el
0 por el número de orden apropiado que corresponda a la borna material.
Ejemplo:
Consideremos la referencia LC1D09B7 de Schneider como se define más adelante en lo que respecta a circuitos y bornas materiales.
Los símbolos de esquema que componen esta referencia de fabricante serán los siguientes:
- Para propagar el número de la borna material A1, coloque el atributo #Px_TAG_0
- Para propagar el número de la borna material A2, coloque el atributo #Px_TAG_1
- Para propagar el número de la borna material 1/L1, coloque el atributo #Px_TAG_2
- Para propagar el número de la borna material 2/T1, coloque el atributo #Px_TAG_3
- Para propagar el número de la borna material 21, coloque el atributo #Px_TAG_10
- Para propagar el número de la borna material 22, coloque el atributo #Px_TAG_11
El resto de atributos específicos de los puntos de conexión funcionan de la misma forma.

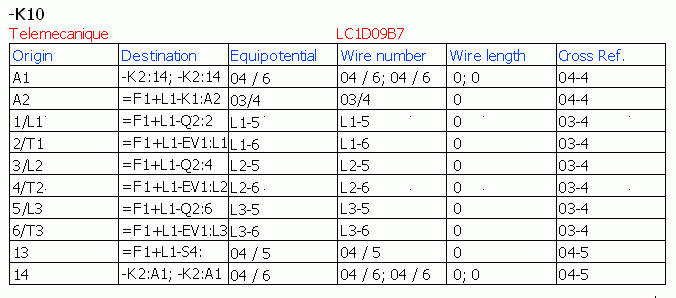

La etiqueta de conexión asociada a la numeración
K10 es similar a esta:
Y da el siguiente resultado:
