Creación de puntos de conexión

Puede crear puntos de conexión (Cpoints) de dos maneras: con SOLIDWORKS Routing Library Manager o con las herramientas del menú de SOLIDWORKS Electrical.

SOLIDWORKS Routing Library Manager

Para crear puntos de conexión con SOLIDWORKS Routing Library Manager:

  • Menú SOLIDWORKS Electrical 3D: Asistente de componentes eléctricos.
  • En el menú, haga clic en Herramientas > SOLIDWORKS Electrical > Asistente de componentes eléctricos .
  • En el menú, haga clic en Herramientas > Cablear > Herramientas de enrutamiento > Routing Library Manager.

El Asistente de componentes eléctricos le permite añadir puntos de conexión para conectar mangueras, conductores y cables en el componente.

Para agregar puntos de conexión:
  1. En el asistente, en Puntos de funcionalidad del sistema de recorrido:
    1. Seleccione Tipo de puntoC.
    2. Haga clic en Añadir para acceder a la interfaz para gestionar los puntos de conexión.
La opción Cpoint no se utiliza para SOLIDWORKS Electrical 3D Routing (solo para SOLIDWORKS Routing).

Menú de SOLIDWORKS Electrical

Para crear puntos de conexión mediante el menú de SOLIDWORKS Electrical:

  1. En el menú de SOLIDWORKS Electrical, haga clic en una de las opciones siguientes:
    • Crear punto de conexión con información de circuito
    • Crear punto de conexión con referencia de fabricante
    • Crear punto de conexión de manguera (punto EWCable)

Definiciones de Cpoint

  • Punto de conexión con información de circuito. Permite crear manualmente los puntos de conexión para cables o conductores. Introduzca el número de circuito y el número de punto de conexión (consulte Gestión de puntos de conexión) y seleccione el punto del croquis en la zona de gráficos.
  • Punto de conexión de la referencia del fabricante. Permite crear puntos de conexión para cables o conductores a partir de la definición de circuito de una referencia de fabricante. Haga clic en Explorar para seleccionar una referencia de fabricante en Gestión de referencias de fabricante y seleccione la referencia en la lista. Seleccione la lista, las bornas materiales y los puntos de croquis, las aristas o las superficies cilíndricas en la zona de gráficos.

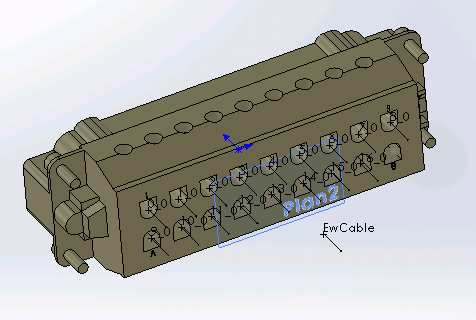

  • Punto de conexión de manguera. Permite crear puntos de conexión para mangueras. Se corresponde con el punto de corte del aislante de la manguera. Cree un plano paralelo a la cara en la que desea crear el punto de conexión. Seleccione en la zona de gráficos el punto de croquis, la arista o la superficie cilíndrica.
