Radyus Kaynağı
|
İki metal parçayı dik açıyla birleştiren bir üçgensel kaynak.
Kenar Kaynağı PropertyManager'ında tanımlanan tüm radyus kaynakları 450'lik bir konfigürasyona sahiptir.
|
|
Oluk Kaynağı
|
İki metal parça arasında önceden açılan bir açıklık veya olukta uygulanan kaynak.
Kenar Kaynağı PropertyManager'ında tanımlanan oluk kaynakları, tüm kenar-kenar kaynak tiplerini (kare alın, V, J ve U koşulları) temsil edebilir.
|
|

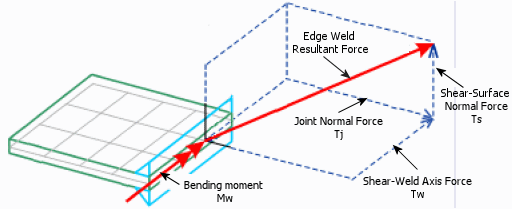

Yerel Kaynak Eklemi Koordinat Sistemi
|
Kenar kaynağı sonuçları, sonlandırılan parçanın kesişen kenarındaki tüm mesh düğümleri için hesaplanır. Sonuçlar, şekilde gösterildiği gibi her düğümde belirlenen bir yerel koordinat sistemine göre hesaplanır.
- Yüzeye Dik, Us: Eksen, sonlandırılan parçanın kabuğunun üst yüzeyine diktir.
- Kaynak Eklemine Dik, Uj: Eksen, sonlandırılan parçanın kesişen kabuk kenarına diktir ve parçadan dışarı yöne bakar.
- Kaynak Ekseni, Uw: Eksen, kaynak birleşme yerinin yönüne paraleldir. Yönü Uw = Us x Uj ile tanımlanır.
|
|

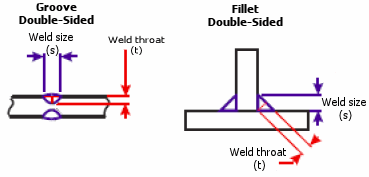

Kaynak Boyutu
|
Bir oluk kaynağının (s) eklem penetrasyonunun ölçümlendirmesi. Bir radyus kaynağında (kaynak bacağı) kökün tabana uzaklığı.
|
|
Kaynak Boğazı
|
Kaynak kökünden kaynak yüzüne (t) minimum uzaklık.
|
|
Ekleme Dik Kuvvet
|
Kaynak eklemi normal ekseni Uj boyunca sonlandırılan parçanın kesişen kabuk kenarına dik hareket eden bir kaynak kuvveti bileşeni (Tj). Birimler kuvvet / birim kaynak uzunluğu cinsinden verilir.
|
|
Yırtılma Kaynağı Eksen Kuvveti
|
Yerel kaynak ekseni Uw boyunca kaynak dikişine paralel hareket eden bir kaynak kuvveti bileşeni (Tw). Birimler kuvvet / birim kaynak uzunluğu cinsinden verilir.
|
|
Yırtılma Yüzeyine Dik Kuvvet
|
Yerel yüzeye dik eksen Us boyunca hareket eden (Ts) bir kaynak kuvveti bileşeni. Birimler kuvvet / birim kaynak uzunluğu cinsinden verilir.
|
|
Bükme Momenti
|
Yerel kaynak ekseni Uw civarındaki etki eden bir moment (Mw). Birimler moment / birim kaynak uzunluğu cinsinden verilir.
|
