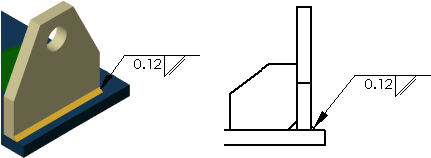

Montajlara, teknik resimlere, tepe noktalarına ve parçaların kenarlarına veya yüzlerine kaynak sembolleri eklemek için Kaynak Sembolü aracını kullanabilirsiniz. Yazılım, ANSI, ISO, GOST ve JIS kaynak sembolü kitaplıklarını destekler.
Aşağıdaki işlemleri yaptığınızda, belirttiğiniz parametreleri temsil eden bir kaynak sembolü otomatik olarak oluşturulur:
- Montajda bir kaynak parçası bileşeni oluşturma.
- Bir parçadaki kaynaklı montaj yapısına radyus parçası ekleme.
Modele kaynak sembolleri eklediyseniz, model öğeleri ekleyerek sembolleri teknik resme alabilirsiniz.
Ayrıca, kaynak sembollerini parça, montaj veya teknik resim belgesinde ayrı ayrı oluşturabilirsiniz. Bir kaynak sembolü oluştururken veya düzenlerken, şunları yapabilirsiniz:
- Belirli kaynak tipleri için kaynak sembolüne ikincil kaynak radyus bilgisi ekleme (örneğin, Kare veya Şev).
-
Hiçbiri olarak Lider çıpası seçme.
- Her kaynak sembolü için metin yazı tipi seçme.
