Yansıtılmış Yüzey Alanını Hesaplama

Silüet Objeleri ve Ölçüm araçlarını kullanarak modellerin yansıtılmış yüzey alanını hesaplayabilirsiniz. Bu özellik, kalıp araçlarında kullanışlıdır.

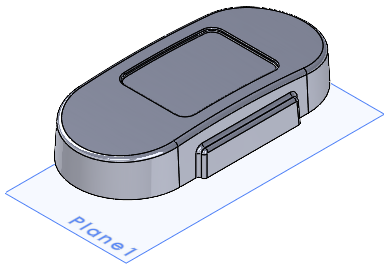

1. Bir modelde, mevcut bir düzlem seçin veya hesaplanacak model yüzeyinden ötelenmiş bir düzlem oluşturun.

2. FeatureManager tasarım ağacında, söz konusu düzlemi seçin ve Çizim öğesine tıklayın.
3. Silüet Objeleri (Çizim araç çubuğu) veya Araçlar > Çizim Araçları > Silüet Objeleri öğesine tıklayın.

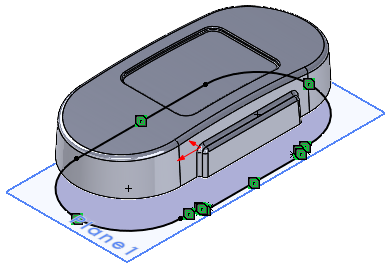

4. PropertyManager'da, Dış silüet öğesini seçin ve Silueti Yapılacak Objeler için modeli seçin.
   Bu, modelin dış silüet objelerinin bir çizimini düzleme yansıtır.


5. Düzlemsel Yüzey (Yüzeyler araç çubuğu) veya Ekle > Yüzeyler > Düzlemsel öğesine tıklayın.
   PropertyManager'da, Sınırlandırıcı Objeler için Geçerli Çizim görüntülenir.
6. Yansıtılmış çizimin düzlemsel bir yüzeyini oluşturmak için öğesine tıklayın.

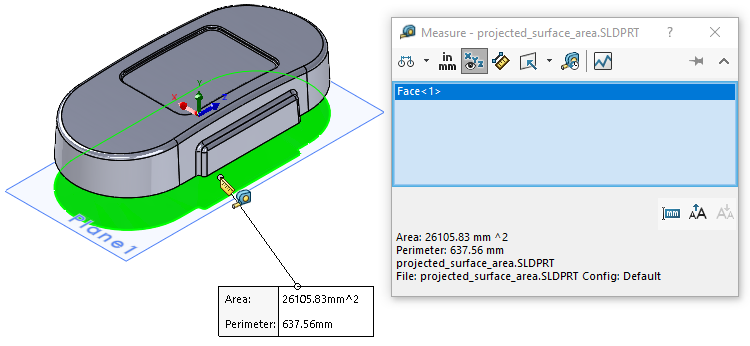

7. Ölçüm öğesine (Araçlar araç çubuğu) ya da Araçlar > Değerlendir > Ölçüm öğesine tıklayın.
8. Modelin yansıtılmış yüzey alanını görüntülemek için düzlemsel yüzeyi seçin.
