Kesme Düzlemleri Oluşturma

Bir modelin iç parçalarını görüntülemek için kesme düzlemleri ekleyerek kesit görünümleri oluşturabilirsiniz.

1. Palet'teki Modeller sekmesinde Ekle ve Yeni Kesme Düzlemi öğesine tıklayın.
   Proje > Modeller > Yeni Kesme Düzlemi öğesine tıklayarak da bir kesme düzlemi oluşturabilirsiniz.

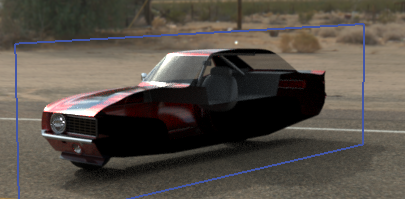

   Kesme düzlemi, Görünüm Penceresinde tüm modelinize doğru otomatik olarak uzayan belirsiz, çoğunlukla şeffaf bir düzlem olarak görünür.



2. Model ağacında, kesme düzlemini seçin.
   Kesme düzlemi parametreleri, Genel alt sekmesinde listelenmiştir.
3. Düzlem için bir Ad yazın.
   Alternatif olarak kesme düzleminin kestiği geometriyi kapatabilirsiniz. Kesme Düzlemi Kapamalarını Göster'i seçin ve bir Kapama Rengi belirleyin.
4. Dönüştür alt sekmesinde düzlemin oryantasyonunu değiştirmek için Döndür ve Dönüştür seçeneklerini kullanın.

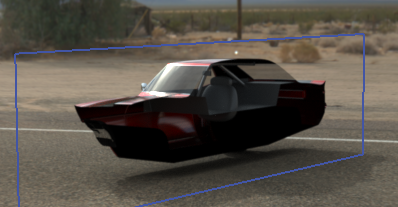

   • Düzlemi ters çevirmek için Ters Çevir'e tıklayın.



   • Düzlemi 90º döndürmek için Döndür seçeneklerinden birine tıklayın.



   • Düzlemi doksan derece döndürmek için Dönüştür seçeneğinin altında XYZ Eksenlerinde Rotasyon değerlerinden birini veya birkaçını değiştirin.

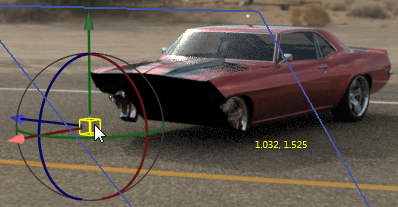

   Ayrıca düzlemin konumunu değiştirmek için dönüştürme tutamacını da kullanabilirsiniz. Tutamacı etkinleştirmek için Model Kümesi içindeki kesme düzlemine sağ tıklayın ve Manipüle Et > Taşı seçeneğine tıklayın.

   .

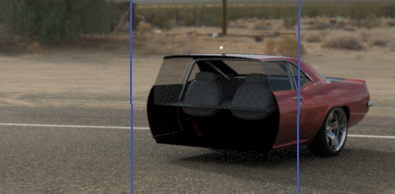

5. İlave bir kesme düzlemi eklemek için Yeni Kesme Düzlemi'ne tıklayın.

6. İkinci düzlemi seçin ve manipüle etmek için aynı kontrolleri kullanın.

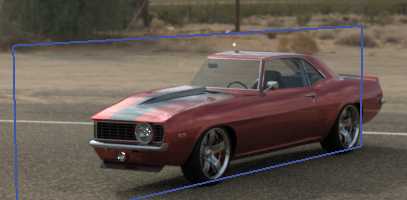

7. Bir kesme düzlemini gizlemek veya göstermek için Modeller sekmesinde aşağıdakilerden birini yapın:
   • Model ağacında kesme düzlemine sağ tıklayın ve Kesme Düzlemini Gizle veya Kesme Düzlemini Göster seçeneklerinden birine tıklayın.
   • Genel alt sekmesinde, Görünür seçeneğini işaretleyin veya seçeneğin işaretini kaldırın.
8. Bir kesme düzlemini kaldırmak için Model Kümesi'nde, kesme düzlemine sağ tıklayın ve Sil'e tıklayın.
