设置在工程图中插入中心符号线时的属性。可用的属性根据所选择的中心符号线类型而变。
要显示中心符号线 PropertyManager:
在工程图中单击 中心符号线
(“注解”工具栏)或 。
自动插入
对于所有孔
|
选项
|
多有所有圆角
|
选项
|
对于所有槽口
|
选项
槽口中心符号线
|
选项

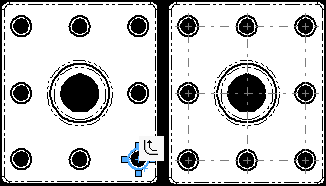

连接线
|
连接中心符号线符号。

|
圆周线
|
在阵列的孔中生成大型圆形中心线。

|
径向线
|
生成从阵列中心到阵列中孔的直线。

|
基体中心符号线
|
给阵列中心添加中心符号线。

|
手工插入选项
|
单一中心符号线
|
|
|
线性中心符号线
|
将中心符号线插入到圆或圆弧的线性阵列。 在识别线性阵列后,单击 延伸
在阵列的所有实例中创建中心符号线。
连接线。 连接中心符号线符号。
|
中心符号线延伸到线性阵列 |
|
带连接线的线性中心符号线 |
|
|
圆形中心符号线
|
将中心符号线插入到圆或圆弧的圆周阵列。
选项
|
|
槽口中心符号线
|
|
|
连接线(N)
|
可能时自动为新中心符号添加连接线。 |
显示属性
消除使用文档默认值以更改在文档属性 - 中心线/中心符号线中所设定的以下属性。
符号大小
|
符号大小是从中心点到中心符号线一端的距离。

|
延伸直线
|
中心点是关闭了延伸线的中心符号线。 您可以通过拖动延伸线来调整大小。
|
|
已选择 |
已清除 |
|
缝隙
|
间隙是中心符号线与延伸线之间的距离。 当在文档属性 - 中心线/中心符号线中清除按视图比例进行缩放时,可更改间隙。
|
|
选定 |
被消除 |
|
中心线型
|
|
|
已选择 |
已清除 |
|
角度
|
角度
|
如果中心符号线因为视图被旋转而旋转,旋转角度将在此出现。正的角度逆时针旋转中心符号线。 |
图层
|
图层
|
在带命名图层的工程图中选择一图层。 |
