范例：使用中性面作为拔模类型的面延伸

您可使用中性面作为拔模类型来拔模一些外部面、所有外部面、一些内部面、所有内部面、相切面、或者内部面和外部面的组合。在 PropertyManager 中的拔模面下，从以下面延伸数值中进行选择。

中性面 为您在创建模具时您选择用来决定拔模方向的基准面或面。

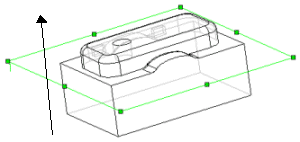

所选基准面的 Z 轴方向是零件从模具弹出的方向。反向 更改拔模的方向，而非拖拉的方向。在下例中，基准面 1 为 中性面，有箭头指示拖拉的方向。



面延伸 说明 图形区域中的选择 草稿结果
无 只有所选的面才进行拔模。在所有范例中顶面用为中性面。
Along Tangent 将拔模延伸到所有与所选面相切的面。（面相交的地方会成为圆角）。

外部面包括您在基体拉伸上选取的任何面。

所有面 所有与中性面相邻的面以及从中性面拉伸的面都进行拔模。

内部面包括三个凸台拉伸上的任何面。

内部的面 将所有从中性面拉伸的内部面进行拔模。
外部的面 将所有在中性面旁边的外部面进行拔模。
