扫描轮廓

根据扫描特征，您可选择以下轮廓之一：
  • 草图轮廓通过沿 2D 或 3D 草图路径移动 2D 轮廓来创建基体、凸台、切除或曲面扫描。
    如果使用中间路径轮廓，则您可创建双向扫描。

    您可从模型中直接选择面、边线和曲线作为扫描轮廓。 凸台、基体、切除、曲面和装配体切除扫描特征均支持增强型选择。

    您可以选择：
    • 模型几何图形中的面。
    • 包含光滑、闭合环的单一边线或参考几何图形曲线。
    • 使用 SelectionManager 将选定的一组边线或曲线作为环。

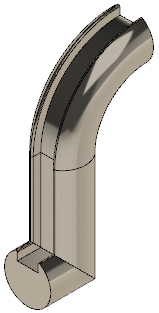

    选择草图轮廓的面 使用草图轮廓的 SelectionManager 选择边线 扫描特征
  • 圆形轮廓直接在模型上沿草图直线、边线或曲线创建实体杆或空心管筒，而无需草绘轮廓。
  • 实体轮廓通过使用工具实体和路径创建切除扫描，例如创建绕圆柱实体的切除。
