视图调色板

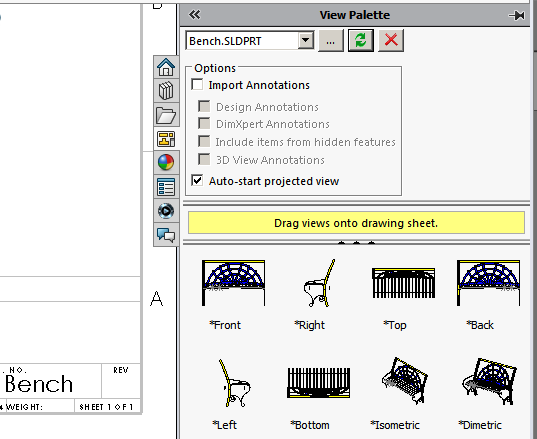

位于任务窗格中的视图调色板 可快速插入一个或多个预定义的视图到工程图中。 它包含所选模型的标准视图、注解视图、剖面视图和平板型式(钣金零件)图像。 您可以将视图拖到工程图纸来生成工程视图。 每个视图作为模型视图而生成。

调色板视图方向基于八个标准方向(*前视、*右视、*上视、*后视、*左视、*下视、*当前视图及 *等轴测)以及零件或装配体中的任何自定义视图。 在您放置了视图之后,您可折叠或从其投影视图。

当您使用视图时,视图会从调色板中移除。



执行以下操作将会增添视图调色板:

  • 单击从零件/装配体制作工程图
  • 从视图调色板浏览到文件。
  • 在视图调色板中从打开的文件列表选择。
在大型装配体中(通常多于 200 个零部件),视图调色板不繁衍。使用插入 > 工程图视图将模型视图插入到工程图中。

在未打开零件或装配体的情况下从视图调色板插入工程图视图

从视图调色板插入工程视图:

在没有打开任何零件或装配体的工程图中:

  1. 选取任何窗格和视图调色板
  2. 单击视图调色板中的浏览 (...)。
  3. 浏览到一个零件或装配体,然后单击打开
  4. 将视图拖到图形区域中。
    您可使用虚参考线将其它视图与现有视图对齐,这些虚线在选定了自动开始投影视图时在视图之间出现。

在打开零件或装配体的情况下从视图调色板插入工程图视图

在打开了零件或装配体的工程图中:

  1. 选取任何窗格和视图调色板
  2. 从视图调色板左上角的列表中选择要插入的零件或装配体。
  3. 将视图拖到图形区域中。
    您可使用虚参考线将其它视图与现有视图对齐,这些虚线在选定了自动开始投影视图时在视图之间出现。
    如果从工程图删除了一个视图,可以单击视图调色板顶部的刷新 从调色板重新插入该视图。
    要在删除视图之后消除视图调色板:

    如果您在视图调色板中删除了所有视图,在“视图调色板”中单击清除所有 可从工程图中移除外部参考引用。
