创建 Defeature 规则集

您可以使用 Defeature 规则集来简化模型。

要创建 Defeature 规则集：
  1. 打开模型，然后单击 Defeature （工具栏）或工具 > Defeature。
  2. 在 PropertyManager 中，选择轮廓渲染 。
  3. 单击下一步 。
  4. 在将 Defeature 规则应用于装配体下，单击编辑规则。

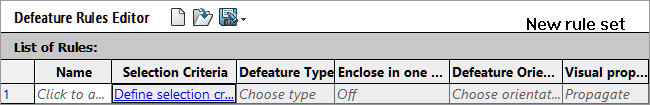

  5. 在 Defeature 规则编辑器对话框中的名称下，输入一个名称。

  6. 在选择条件下，单击定义选择条件。

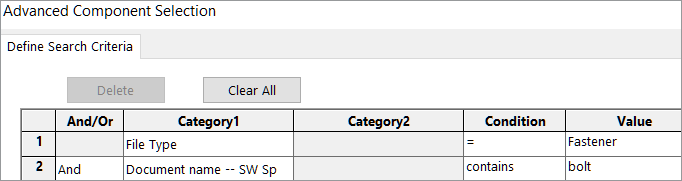

  7. 在高级零部件选取对话框中，选择搜索条件。

    例如，搜索文件名包含螺栓的扣件。

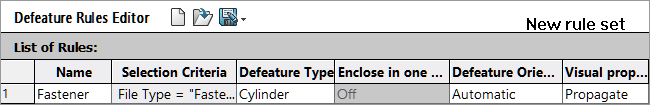

  8. 在 Defeature 规则编辑器对话框中，指定 Defeature 类型和 Defeature 方向。
    对于每个规则，必须填充名称、选择标准、Defeature 类型和 Defeature 方向。

  9. 可选项：单击保存 将规则保存为 Defeature 规则集 .slddrs。
  10. 在 Defeature 规则编辑器对话框中，单击确定返回到 PropertyManager。

    在将 Defeature 规则应用于装配体下，规则状态为待处理。

  11. 单击应用。

    SOLIDWORKS® 将规则应用到模型后，状态将更改为完成（y 个实体中有 x 个正常）。

  12. 可选项：单击保存日志将结果保存到日志文件中。

    打开日志文件时，您会看到 Defeature 零部件及 Defeature 状态的列表。

    Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM

### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
