材料明细表选项卡 - 命名的材料明细表

使用 材料明细表 选项卡以查看命名的材料明细表。 命名的材料明细表可从计算的材料明细表和 SOLIDWORKS 材料明细表保存。

要显示所计算的材料明细表：

在本地文件库中，选择 SOLIDWORKS 装配体或工程图。 在 材料明细表 选项卡上为 材料明细表 选择命名的材料明细表 图标或 SOLIDWORKS 命名的材料明细表 图标。

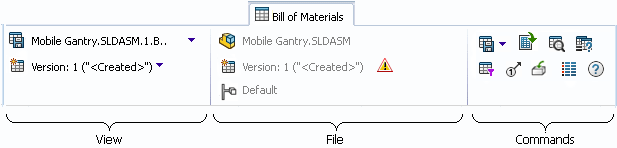

视图

命名的材料明细表相关信息。

材料明细表 材料明细表类型。 选择一个命名的材料明细表 或 SOLIDWORKS 命名的材料明细表 。
  BOM 版本 正在查看的材料明细表版本。

文件

命名的材料明细表相关联文件信息。

源 （只读）与命名的材料明细表相关联的装配体或工程图。
源版本 （只读）关联文件的版本。

如果有更新的源文件版本存在且您可更新命名的材料明细表数据与之匹配，则文本栏区末尾的更新源版本图标将显示为 。

如果命名的材料明细表与源文件的覆盖版本关联，则更新源版本图标显示为 。

如果图标显示为 ，则命名的材料明细表基于源文件的最新版本。
配置 （只读）关联文件配置。

命令

保存弹出菜单 选择保存保存材料明细表，或选择另存为保存新的命名材料明细表。
打开为 CSV 在 Excel 中打开材料明细表为逗号分隔的文件。
切换视图 在材料明细表视图和文件视图之间切换。
搜索 搜索材料明细表中的文本字符串。
比较 更改材料明细表选项卡布局以便选择另一个材料明细表进行比较。
筛选 打开过滤器对话框，您可在此指定要显示的材料明细表内容。
位置号 打开 位置号 对话框。
位置号无法添加到 SOLIDWORKS 命名的材料明细表。
检出
检入
帮助

材料明细表表格属性

命名材料明细表的列配置与其源于的材料明细表的列配置相同。 这些是材料明细表默认列。 您的管理员可能已经用另一种列显示配置过材料明细表模板。

文件名称 装配体零部件的文件名称。
配置 装配体中的配置名称。
零件编号 在零部件中定义的零件号。
数量 该配置的零部件数量。
状态 SOLIDWORKS PDM 中零部件文件的状态。
说明 文件中的零部件说明。
修订版 SOLIDWORKS PDM 中零部件文件的修订版本号。

快捷菜单

材料明细表表格快捷菜单让编辑命名的材料明细表变得更容易。

右键单击列标题访问您可以用来修改列布局的命令。

插入 允许您通过选择右列或左列插入列。
隐藏列 隐藏选定列。
取消隐藏列 列出隐藏列并为您选定的列取消隐藏。
取消隐藏所有 为所有隐藏列取消隐藏。
更新列 显示更新材料明细表对话框，您可以在这里修改名称、对齐方式以及选定列的默认宽度。
删除列 删除已经添加到材料明细表中的列。

已添加的列由 进行标识。

在材料明细表中右键单击选择文件，显示下列命令。

在新窗口中浏览到 选择文件并打开新的资源管理器，选定的文件会显示在新窗口的顶部窗格中。
浏览到 将右侧窗格顶部区域焦点更改为所选文件。 如果选定的文件是工程图或装配体，会显示文件的材料明细表。
插入 在材料明细表中插入空白行：
  • 上行在选定的行上方插入一行，在层次中处于同一级别。
  • 下行在选定的行下方插入一行，在层次中处于同一级别。
  • 子行在选定的行下方插入一行，作为选定行的子行。
复制 复制选定的行。
粘贴 如果您复制了一行，则将它粘贴到指针所在位置。
删除 删除所选行。

只在您添加的行可用。

隐藏行 隐藏选定的行。
取消隐藏行 列出隐藏行并为您选定的行取消隐藏。
取消隐藏所有 为所有隐藏行取消隐藏。
对于签入的已命名 BOM，可以根据权限以及文件快捷菜单的自定义，抈有其他可用的文件命令。
更改缩略图预览大小 将缩略图预览的大小更改为小、中或大。 默认情况下，将选中中。
当您在一个表中选择大小时，SOLIDWORKS PDM将在适用的表中和选项卡上设置相同的大小。 当您选择中或大时，非 SOLIDWORKS 文件的缩略图预览可能会不清晰。
