材料明细表选项卡 - SOLIDWORKS 材料明细表

使用 材料明细表 选项卡来查看 SOLIDWORKS 装配体或工程图材料明细表表格。

要显示 SOLIDWORKS 材料明细表：

选择包含材料明细表的 SOLIDWORKS 装配体或工程图。 在 材料明细表 选项卡上，为 材料明细表 选择带 图标的材料明细表。

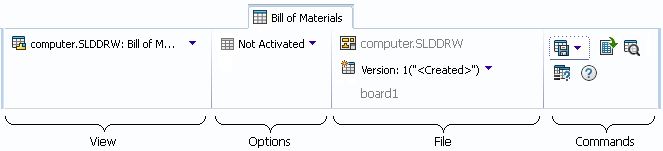

视图(V)

材料明细表 (BOM) 弹出菜单 可为此装配体或工程图使用的材料明细表类型。

选项

激活 选定以使材料明细表在材料明细表视图中可见。

文件

源文件 （只读）装配体或工程图文件名称。
文件版本 允许您为显示材料明细表选择源文件版本。
配置 （只读）材料明细表的配置。

命令

保存弹出菜单 选择 保存 以保存 SOLIDWORKS 材料明细表，或选择 另存为 将材料明细表保存到命名的材料明细表。
打开为 CSV 文件 在 Excel 中打开材料明细表为逗号分隔的文件。
搜索 搜索材料明细表中的文本字符串。
比较材料明细表 更改材料明细表选项卡布局以便选择另一个材料明细表进行比较。
帮助(Help) 访问上下文相关帮助。

材料明细表表格属性

SOLIDWORKS 材料明细表拥有与 SOLIDWORKS 装配体或工程图材料明细表相同的列和格式。

快捷菜单

在材料明细表列表中右键单击选择一个文件并显示下列命令：

在新窗口中浏览到 选择文件并打开新的资源管理器，选定的文件会显示在新窗口的顶部窗格中。
浏览到 将右侧窗格顶部区域焦点更改为所选文件。 如果选定的文件是工程图或装配体，会显示文件的材料明细表。
根据您的权限以及文件快捷菜单的自定义，您可能有其他可用的文件命令。
更改缩略图预览大小 将缩略图预览的大小更改为小、中或大。 默认情况下，将选中中。
当您在一个表中选择大小时，SOLIDWORKS PDM将在适用的表中和选项卡上设置相同的大小。 当您选择中或大时，非 SOLIDWORKS 文件的缩略图预览可能会不清晰。
