“包含”和“使用位置”选项卡中的 Treehouse 视图（仅限 SOLIDWORKS PDM Professional）

您可以使用包含和使用位置选项卡中的 Treehouse 视图来查看选定文件的参考引用。它以图形树格式显示父子关系。

工具栏

版本 显示其参考引用的文件版本。

默认值是最新版本。

展开控件以选择其他文件版本。

指示修订版本。

指示原始版本。
配置 显示其参考引用的配置。

默认值为活动配置。

展开控件以选择要为其列出参考引用的配置。

如果您选择不要显示配置，则任何配置参考的所有文件均会显示。
层 显示整个文件层次关系的文件参考引用（显示所有层）或仅显示文件层次关系的最顶层（仅限顶层）。

该选项已设置为最近使用的选项。

您可以通过使用文件名列中的 和 控件来展开或折叠层次关系。
参考版本
仅在使用位置选项卡中可用
 显示父文件的最新相关版本或父文件的所有参考引用版本。
导出 在 Microsoft Excel 中列出树结构的所有文件。
如果您没有安装 Microsoft Excel，列表将导出为 <文件路径>.csv 文件。
带缩略图导出 在 Microsoft Excel 中列出所有文件以及缩略图。
打印 > 全部打印 打印完整的树结构。
打印 > 打印显示 打印某个范围的特定部分。打印显示范围部分。使用“局部放大”
打印 > 打印预览 显示当前打印选择的预览。 预览基于纸张大小、比例和方向。
表视图 以表格形式显示文件及其参考引用。
Treehouse 视图 以层次结构树形式打印 extentsDisplays 文件部分及其参考引用。

Treehouse 工具

如果您没有文件权限，则无法查看该文件的信息。如若查看，系统将显示警告消息无权获得最新或附加版本。
局部放大 缩放至选定区域。
整屏显示全图 放大或缩小以使您可以看到整个树层次关系。
可见性 > 文件扩展名 显示文件名以及扩展名。
可见性 > 文件类型图标 在节点中显示文件图标。
可见性 > 缩略图预览 在节点中显示文件缩略图。
节点样式 > 纵向 以纵向模式显示树结构。
节点样式 > 横向 以横向模式显示树结构。
节点样式 > 紧凑 仅在节点中显示文件名、图标和缩略图。
子节点分组
仅在包含选项卡中可用
 将父节点的子节点分组。 只有属于叶节点且没有其他外部参考引用的子节点才会被组合在一起。

如果子引用也是父引用，则不会对其进行分组。 例如，装配体不会分组。
绘图器
仅在包含选项卡中可用
 在参考零件或装配体节点中显示工程图节点。 要显示或隐藏工程图节点，请单击参考零件或装配体节点上的 。

节点

每个零件、装配体和工程图都由树中的一个节点表示。 它显示了文件名、实例数和配置名称等信息。 要查看这些详细信息，请将鼠标悬停在节点上。



1 文件类型图标
2 文件名称
3 配置名称
4 数量
5 缩略图
6 展开节点以显示更多文件详细信息。

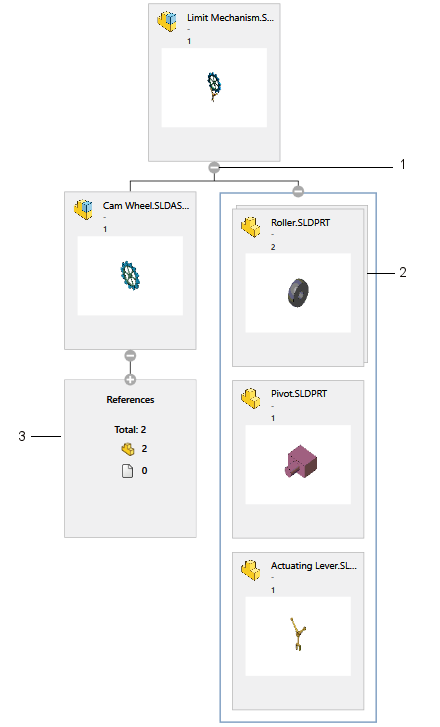

其他用户界面元素

1 展开或折叠子零部件。 Shift + 单击以展开或折叠所有子零部件，包括子装配体。
2 多个配置
3 显示 SOLIDWORKS 和非 SOLIDWORKS 参考引用的计数。
