材料明细表

材料明细表 选项卡为选定的条目显示条目材料明细表（此表与条目结构相对应）以及命名的材料明细表。

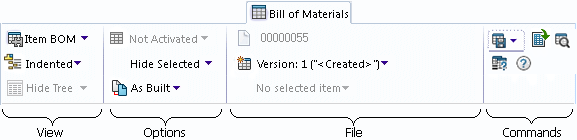

详情请参阅材料明细表。 下图将显示项目的材料明细表选项卡。 您也可从 材料明细表 选项卡查看其他 BOM 类型；请参阅 SOLIDWORKS PDM 文件探索器帮助。

此列表从库数据库生成，不会反映出未检入的本地更改。

BOM_UI_Items

视图(V)

材料明细表 (BOM) 弹出菜单 选取一个条目材料明细表模板（默认为条目材料明细表）或命名的材料明细表。 模板定义材料明细表列。 材料明细表模板从管理工具进行管理。
材料明细表视图 弹出菜单 选择如何显示材料明细表内容：
  • 缩进 以层次视图显示所有条目。
  • 仅限零件 只显示在平坦视图中无子条目的条目。 一个以上父条目所参考的条目的数量自动累积。
  • 仅限顶层 仅显示顶层条目。
树形视图 弹出菜单 不受条目材料明细表支持。

针对计算的 BOM，切换 BOM 树窗格的显示。

选项

BOM_UI_Not_Activated_control 激活 选定以使材料明细表在材料明细表视图中可见。
BOM_UI_Show_selected_control 选定文件 在材料明细表文件列表中显示或隐藏选定的顶层文件。
BOM_UI_As_Built_control 参考引用的版本 指明的零部件版本是装配体创建时的版本还是零部件的最新版本。

文件

源文件 （只读）针对项目 BOM 的项目 ID。

对于计算的 BOM，装配体或工程图文件名称。
文件版本 针对条目材料明细表，选取要为之显示材料明细表的条目版本。 针对命名的材料明细表，显示关联条目的版本。
在命名的材料明细表中，如果文本栏区末尾的更新源版本图标显示为 ，则有更新的源条目版本存在，您可更新命名的材料明细表与之匹配。 如果显示为 ，则命名的材料明细表基于条目的最新版本。

对于计算的 BOM，使您可以选择用于显示 BOM 的源文件版本。
配置 不受条目材料明细表支持。

对于计算的 BOM，使您可以选择用于显示 BOM 的源文件配置。

命令

保存 弹出菜单 选择以下项之一：
  • 保存 - 保存 BOM。
  • 另存为 CSV 文件 - 生成由逗号分隔的数值 (CSV) 文件。
  • 另存为 BOM - 创建命名的 BOM。
BOM_UI_Open_as_CSV_file 打开为 CSV 在 Excel 中将材料明细表打开为 CSV 文件。
搜索 搜索材料明细表中的文本字符串。
比较 更改材料明细表选项卡布局以便选择另一个材料明细表进行比较。
BOM_UI_Switch_View 切换视图 不受条目材料明细表支持。

在文件夹包含激活或已命名的材料明细表时可用。

允许您转换到材料明细表视图，该视图窗格右上区域列出了文件夹中已命名和激活的材料明细表。
筛选 仅指定的 BOM。

打开 过滤器 对话框，您可在此指定要显示的 BOM 内容。

位置号 仅指定的 BOM。

打开 位置号 对话框。

检出 仅指定的 BOM。

检出命名材料明细表。

检入 仅指定的 BOM。

检入命名材料明细表。
帮助 访问上下文相关帮助。

快捷菜单

在材料明细表中右键单击选择文件，显示下列命令。

在新窗口中浏览到 选择文件并打开新的资源管理器，选定的文件会显示在新窗口的顶部窗格中。
更改缩略图预览大小 将缩略图预览的大小更改为小、中或大。 默认情况下，将选中中。
当您在一个表中选择大小时，SOLIDWORKS PDM 将在适用的表中和选项卡上设置相同的大小。 当您选择中或大时，非 SOLIDWORKS 文件的缩略图预览可能会不清晰。

材料明细表列表

所显示的列取决于您选定的材料明细表模板。您的管理员可配置显示哪些列并定义哪些模板。
