在平面上

只有当所有选定的面都是平面时，才能使用此选项。每个面都可以在不同的基准面中。每个面均在相对于其自己的方向（方向 1、方向 2 和法向）上受约束。

属性 值
实体网格的可能 DOF 3 次平移
外壳网格的可能 DOF 3 次平移和 3 次旋转
桁架的可能自由度 3 次平移
3D 符号
平移 旋转
可选实体 仅限平面
平移

沿面方向 1

沿面方向 2

垂直于面
旋转（仅限外壳）

绕面方向 1

绕面方向 2

绕垂直于面

范例

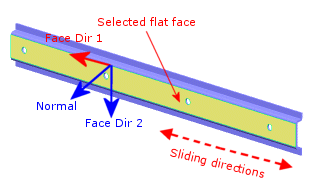

所选平面（以黄色显示）只能沿由红色虚线箭头所示的方向（例如面的方向 1）滑动。将其它两个方向（方向 2 和法向）设定为零可实现此情况。

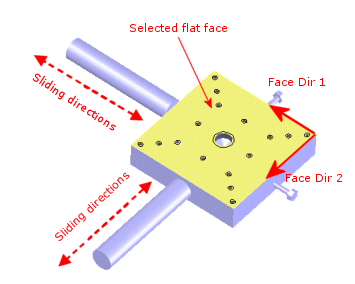

所选平面（以黄色显示）可以沿面方向 1 和面方向 2 滑动。将法向运动设置为零可实现此情况。
以上所示的桌子可以自由地在地面（红色虚线箭头所示方向）运动，但不能做法向运动（蓝色实线箭头所示方向）。 所选平面（以黄色显示）可以自由地沿所选面的方向 1和方向 2 滑动，但不能在法向方向滑动。

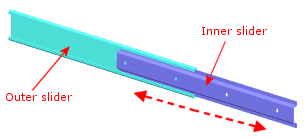

内部滑杆可自由地沿虚线箭头所示方向滑动。 使用在平面上约束类型可指定沿面方向 2 和面法向方向的位移为零。
