重新附加悬空的尺寸

要重新附加悬空的尺寸：

  1. 右键单击悬空的尺寸，然后单击重新附加。

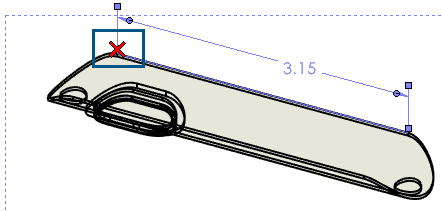

    SOLIDWORKS® 在延伸线上用 X 突出显示悬空点。

  2. 在模型上选择一个点以将悬空点重新附加到模型。
    悬空点会重新附加到新选择。
    • SOLIDWORKS 窗口底部的状态栏向您告知在模型上要选择的位置。
    • 当您做出无效选择时，会出现一条消息通知您。
    • 如果您不想在模型上选择一个点，请按 Enter 键将 X 移动到下一个点。
    • 重新附加不支持以下尺寸：
      • 输入
      • DimXpert
      • 链
      • 对称线性直径
      • 路径长度
  3. 重复步骤 2，直到延伸线上没有带 X 突出显示的悬空点。
