定义非均匀力载荷

将非均匀力以某一方向应用到某个实体

要将非均匀力以某一方向应用到某个实体：

  1. 在 Simulation 算例树中，用右键单击外部载荷 图标并选择力。
    力 PropertyManager 随即出现。
  2. 在力的面、边线、顶点、参考点 框内单击，然后选择要应用力的实体。
  3. 单击法线以应用垂直于选定实体或选定方向的力。
    1. 针对选定的方向，在方向的面、边线、基准面、基准轴框 内单击，然后选择一个实体以指定方向。
    • 如果选择基准面或面作为方向，请至少指定以下零部件之一：沿基准面方向 1 、沿基准面方向 2 或垂直于基准面 。
    • 如果选择了边线作为方向，请指定沿该边线的力值。
    • 如果选择轴作为方向，请至少指定以下零部件之一：半径 、圆周 或轴向 。
  4. 如果选择多个实体以应用力，请选择按项目或合计。
  5. 选择所需的单位 。
  6. 在 力 下，请设置力零部件或法向力的值。
  7. 单击 非均匀分布 以定义描述力的空间变量。
    1. 在选择坐标系框 内单击，然后选择一个坐标系：来自图形区域或来自 FeatureManager 设计树的笛卡尔、圆柱或球面。
    2. 为线性 或角度 坐标选择单位。
    3. 单击您选定的坐标系类型的图像，然后单击编辑方程。
    4. 输入可说明选定坐标系内力的空间变化的方程。您可以使用下拉菜单中的基础数学函数列表。在方程式界面上输入带引号的坐标：“x”、“y”、“z”、“r”、“t”和“p”。
      所选实体上的分布力值之和等于您输入的总力值。
  8. 单击 。

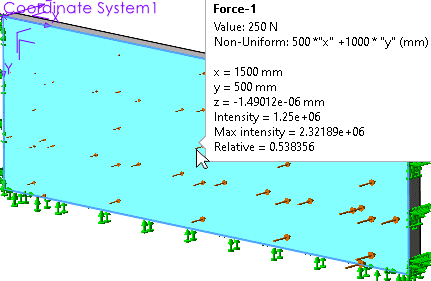

    在使用非均匀分布定义力后，您可以将鼠标悬停在力的箭头符号上，以查询该位置的力值。

    SOLIDWORKS Simulation 仅列出存在箭头符号的位置的力强度值。软件根据您应用力的几何体创建适当数量的箭头符号。



    注解列出以下项：
    • 值。力值
    • 非均匀。定义非均匀力分布的方程，包括长度单位
    • x、y 和 z。所选箭头符号相对于参考坐标系的 X、Y 和 Z 坐标
    • 强度。定义所选箭头符号处的非均匀分布的方程值
    • 最大强度。定义箭头符号所有位置之间非均匀分布的方程的最大值
    • 相对。所选箭头符号处的强度/最大强度

    求解器在网格化后计算每个节点的精确力值。分布力值的总和等于您应用的力值。

力方向发生变化的非均匀分布

如果指定的分布使得力在边线或面的某个部分上改变方向（如图中所述），程序会将力的绝对值之和设定为等于在 PropertyManager 中指定的值。

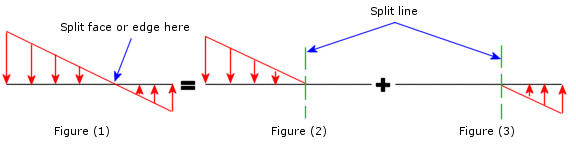

当应用方向会发生变化的非均匀力时 [图 (1)]，将载荷实体在力的方向发生改变的位置处加以分割，并在两个步骤中应用力 [图 (2) 和 图 (3)]。
