线性化应力结果（压力容器算例）

应力线性化会将折弯和膜片应力分量与通过压力容器算例的截面应力图解中的壁厚观察到的实际应力分布分开。

应力线性化方法符合美国机械工程师学会 (ASME)《国际锅炉和压力容器标准 ASME BPVC-VIII.2-2017》(International Boiler and Pressure Vessel Code ASME BPVC-VIII.2-2017)。该功能仅用于实体网格。对于壳体，您可单独标绘并列举膜片和折弯应力。

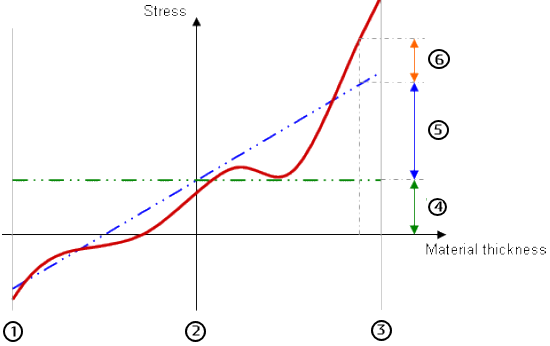

应力线性化提供通过壁厚的实际应力变化的理想化。 膜片应力分量在厚度上是恒定的，而折弯应力分量在厚度上呈线性变化。 非线性化应力分量被称为峰值应力。

1	内壁边界
2	中面
3	外壁边界
4	膜片应力分量（绿色虚线表示膜片应力）
5	折弯应力分量（蓝色虚线表示折弯 + 膜片应力）
6	峰值应力，非线性化应力分量（红色实线表示实际应力）

1. 创建压力容器算例并将静态算例的结果与所需因素组合。
2. 运行压力容器算例并定义平面剖面应力图解。 您可标绘任何应力分量的图解。 应力线性化使用可用于所有分量的应力结果，无论标绘的数量如何。
3. 右键单击应力图解并选择线性化。
4. 在 PropertyManager 中的位置 下单击剖面上的两个位置。
   • 为获得准确的结果，连接两个位置的线必须与壁厚垂直，并完全位于材料上。 它不能穿过不存在结果的孔或区域。
   • 两个位置必须属于同一主体的不同元素。 应力线性化路径上的所有位置（包括中级点）必须属于同一主体。 参考点不是应力线性化路径的有效选择。
5. 输入中级点数 以沿直线定义图表的分辨率。 软件在中级点处内插应力结果。
6. 单击计算。
   摘要列出了两个位置的线性化应力结果。 您可使用下述报告选项查看完整结果，包括中级点。

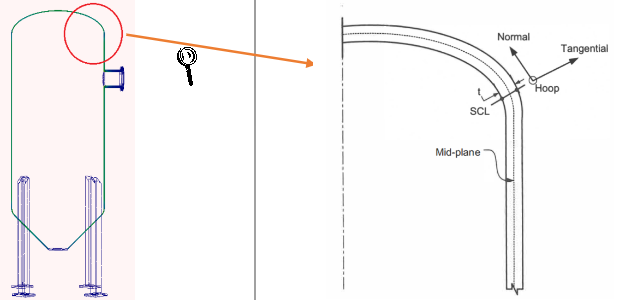

   仿真根据应力分类线 (SCL) 定义的局部坐标系报告六个分量的应力张量。 SCL 线的方向与壁厚的中面垂直。



   • N： 正向量或子午线
   • T： 从内壁到外壁的切向向量
   • H： 垂直于剖面的环向量
7. 在报告选项下，您可单击：
   • 保存为传感器 将位置保存为传感器。
   • 保存 将结果保存到 Excel .csv 文件或文本 .txt 文件。 .csv 文件包含全局坐标系中的所有应力分量，以及 SCL 坐标系中的所有应力分量
   • 图解 将制作结果图表。
   • 保存数据并在报告中显示 。
