注解样式平展

注解工具

工具 说明
拖动。 可使您能在展开的草图中拖动任何草图点或直线。 选取逆选来选择草图线段另一侧上的补充线段。
水平。 水平约束选定的线段,并使您可在水平位置之间切换线段。
竖直。约束选定的线段,并使您可在竖直位置之间切换线段。
删除几何关系。 移除草图线段上的水平或竖直约束,这样您能以一定角度将线段定位。 在您删除几何关系后,单击拖动 重新定位线段。
扇出。 允许您操纵和定位扇出线段。 选择方位角来相对基准线段定义扇出位置。 选择间距角来定义扇出线段之间的间距。

示例: 水平

要将线段约束为水平:

  1. 单击水平 PM_EditFlatRte_Horizontal.gif
  2. 选取一草图线段。
  3. 单击图形区域的空白区域。

    线段约束为水平。

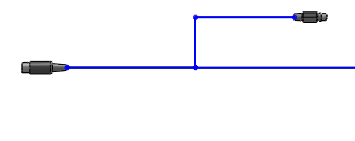

示例: 竖直(V)

要竖直切换线段:

  1. 单击竖直 PM_EditFlatRte_Vertical.gif
  2. 选取一草图线段。
    指针将变为 pointer_toggle_segment.gif
  3. 右键单击。

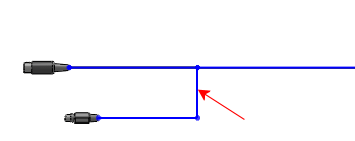

    线段竖直反转。


示例: 删除几何关系

要删除几何关系:

  1. 单击删除几何关系 PM_EditFlatRte_DeleteRelations.gif
  2. 选取一草图线段。
  3. 单击拖动 PM_EditFlatRte_Drag.gif
  4. 拖动线段以一定角度将之定位。
