编辑平展线路 PropertyManager - 制造型

您可以移动平展线路中心并编辑制造型平展线路。

要打开编辑展开线路 PropertyManager:

在 FeatureManager 设计树中用右键单击制造型平展线路,然后选择 编辑平展线路

要编辑的项目

选择要编辑的平展线路的元素(直线、样条曲线或圆弧)。

线路段   在图形区域中选择线段。只有样条曲线和圆弧线段才可矫直。
接头   选择要编辑的平展线路的接头。

面选择

选择接头的面和平面以重新定向接头,使之与所选平面平行。

展平后保持当前 Z 偏移

选择此选项可保留接头和扇出之间的偏移。它仅适用于保留其 3D 方向的接头。

编辑工具

随后可用的编辑工具取决于您选择的元素类型。

上下文工具栏显示在平展线路上执行操作的选项。

平展线路中心 更改线路草图线段中两点之间的平展线路中心的位置。

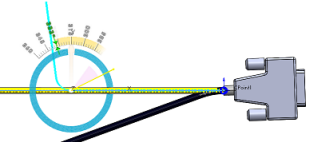

矫直 将选定的样条曲线或圆弧矫直为指定的百分比。软件会突出显示图形区域中您要拉直的路线段。您可反转线段的方向或将矫直应用到线段的所有分支。
添加折弯 指定选定线段的位置(百分比)、半径和弯曲角度。您可以使用三重轴或 PropertyManager 添加折弯。
调整角度 指定选定直线或圆弧的角度。您可使用三重轴或 PropertyManager 来增加角度。
水平\竖直翻转 相对于平展线路中心水平或竖直翻转线路段。
调整扇出 操作并定位扇出段。
从 X 轴调整角度   从 X 轴调整直线或圆弧的角度。
水平 对于角度,将所选段设为水平。
竖直 对于角度,将所选段设为垂直。
编辑位置百分比 指定选定直线或圆弧线段的编辑位置。
您可在图形区域中沿线段拖动编辑位置。
半径 指定所选线段的半径。
折弯角度 指定所选段与水平方向的折弯角度。
角度 指定所选段与水平方向的角度。
应用   对所选线段应用编辑。
当您使用编辑工具时,一条指示编辑的红线会显示在图形区域中。

模壳板边线位置

X 坐标 为模壳板边界指定中心 x 坐标。
Y 坐标 为模壳板边界指定中心 y 坐标。
