步路装配体的材料明细表

当您为线路装配体生成材料明细表（BOM ）时，您可以选择使每个独特切割长度列为单独项目的模板。 根据配置特定的属性，模板也分配零件编号。

否则，插入和编辑材料明细表与其它类型的装配体工程图一样。

您可将一个 BOM 添加到线路设计装配体或为线路设计装配体选定工程图视图。

您可在工程图中插入基于表格的材料明细表或基于 Excel 的材料明细表，但非两者。

在您将 BOM 包括到装配体或工程图视图中之前，为线路设计装配体 BOM 生成模板。

生成基于表格的材料明细表

要为线路装配体或选定的工程图视图生成基于表格的材料明细表：

  1. 单击插入 > 表格 > 材料明细表。
  2. 在材料明细表 PropertyManager 中，在表格模板下选择一个模板（如 bom-standard.sldbomtbt）。
    您可以在材料明细表中将短管作为单独的条目进行查看。 在材料明细表 PropertyManager 中，单击 线路设计零部件分组 > 对短管零部件分组 。
  3. 设定其它选项并单击 PM_OK.gif。
  4. 在图形区域中单击以放置表格。

添加列

要添加列到材料明细表：

  1. 右键单击 BOM 表列，然后选择插入 > 左列或右列。
  2. 为列类型选取一种列类型。
  3. 从列表中在线路属性下选择属性，如 SWPipeLength。
  4. 单击 PM_OK.gif。
所选属性的值将扩展到列中。

生成基于 Excel 的材料明细表

要为选定的线路装配体工程图视图生成基于 Excel 的材料明细表：

  1. 单击基于 Excel 的材料明细表（“表格”工具栏）或插入 > 表格 > 基于 Excel 的材料明细表。
  2. 在选择材料明细表模板对话框中，浏览到 <install_dir>\lang\<language>，然后选择 Piping BOM Template.xls。
  3. 在材料明细表属性对话框中选择选项，然后单击确定。

管道装配体的特殊列

材料明细表中包括管道装配体的特殊列：
  • 零件编号列显示了 SWbompartno 配置特定的属性（Routing 零件样本将该属性包括在系列零件设计表中）。
  • 配件的每个配置拥有不同的零件编号。
  • 从同一原材料中切除的所有线路段都具有相同零件号。
  • 使用属性 SWPipeLength 和“切割长度”列表中显示的长度，将管道的每个独特切割长度作为单独项目列出。

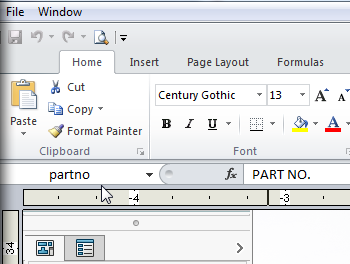

如果您在 Excel 中编辑模板，请勿编辑任何默认列“名称”框中的文本。


您可以在管道材料明细表模板(Piping BOM Template)生成自定义列。 例如，您可为属性 SWElbowAngle 生成一个列（弯管零部件的角度）。

详细信息请参阅材料明细表 - 自定义属性。

模板中含有隐藏的列，请勿显示、编辑或删除这些隐藏的列。
