平行/同心尺寸对齐

在工程图中，您可以以相同的间距将所选线性、径向或角度尺寸加以对齐。平行/同心对齐用来“层叠”和“隔开”尺寸。所选尺寸必须为同一类型。

对齐和分组平行尺寸

对齐和分组平行尺寸:

  1. 在工程图中，按住 Ctrl 键并选择两个或多个您要对齐的尺寸。您同时可以借助按住鼠标并在尺寸周围拖动出一个矩形选框来选择一组尺寸。
  2. 在对齐工具栏上单击平行/同心对齐 Tool_Align_Parallel_Concentric_Align.gif，或单击工具 > 尺寸 > 平行/同心对齐。
    排列的尺寸将带有间距相等的平行箭头。同时这些尺寸分成一组，当移动时会保持平行等间距。
    Align_Parallel_ex.gif Align_Concentric_ex.gif
    平行对齐 同心对齐

指定尺寸间距值

指定尺寸间距值:

  1. 单击工具 > 选项 > 文档属性 > 尺寸。
  2. 在 等距距离 下，为距离上一尺寸 (1) 指定数值（尺寸间的距离，如图所示）。
    1 距离上一尺寸
    2 距离模型
  3. 单击确定。

高亮显示彼此对齐的尺寸

要高亮显示彼此对齐的尺寸：

用右键单击以平行/同心对齐 Tool_Align_Parallel_Concentric_Align.gif 生成的尺寸，然后单击显示对齐。

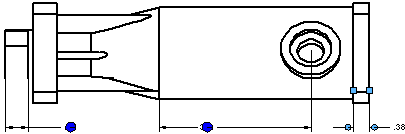

对齐的尺寸标有蓝点。

从对齐的尺寸组中移除尺寸

要从对齐的尺寸组中移除尺寸：

用右键单击以平行/同心对齐 Tool_Align_Parallel_Concentric_Align.gif 生成的尺寸，然后单击解除对齐。
