剪裁阶序范例

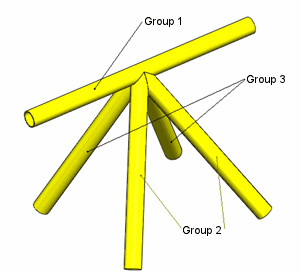

带有三个焊件组的模型。

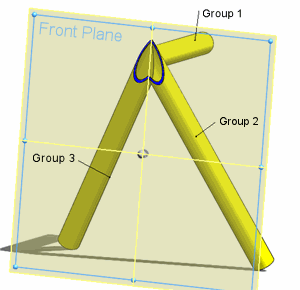

带下列剪裁阶序的剖面视图：

  • 组 1 - 剪裁阶序 1
  • 组 2 - 剪裁阶序 2
  • 组 3 - 剪裁阶序 3
结果:
  • 组 1 剪裁组 2 和组 3。
  • 组 2 剪裁组 3。

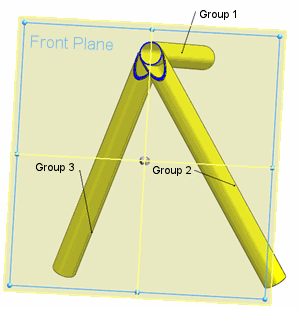

带下列剪裁阶序的剖面视图：

  • 组 1 - 剪裁阶序 1
  • 组 2 - 剪裁阶序 2
  • 组 3 - 剪裁阶序 2
结果:
  • 组 1 剪裁组 2 和组 3。
  • 组 2 和组 3 相互斜接。

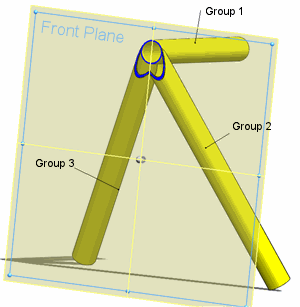

带下列剪裁阶序的剖面视图：

  • 组 1 - 剪裁阶序 2
  • 组 2 - 剪裁阶序 1
  • 组 3 - 剪裁阶序 1
结果:
  • 组 2 和组 3 剪裁组 1。
  • 组 2 和组 3 相互斜接。
