草图图片 包括以下功能：
- 将图片（.bmp、.gif、.jpg、.jpeg、.tif、.tiff、.wmf、 .png、.psd）插入到草图基准面。
- 将图片作为生成 2D 草图的基础。
- 使用自动跟踪将光栅数据转换为向量数据。

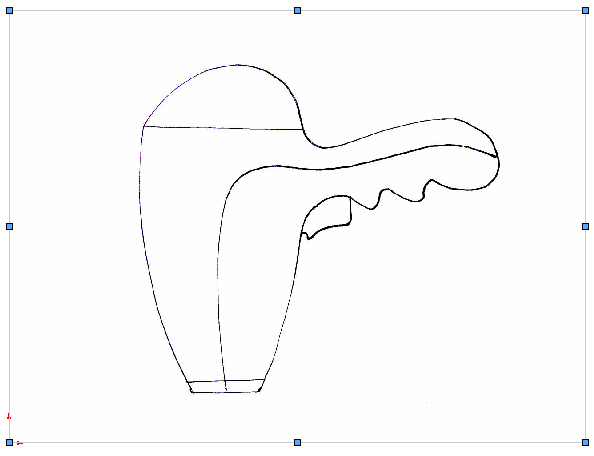

草图图片被插入，其 (0,0) 坐标为草图原点：
如果您插入 .tiff 文件的草图图片，分辨率局限为 4096 x 4096。超出该限制的文件将分割为二，除非两个尺寸都达到限制。例如，如果您插入 5000 x 3000 的 .tiff 文件，则该文件会降低到 2500 x 1500。
草图图片选项不适用于您在关装配体上下文中创建的草图。
自动跟踪的推荐方法
Autotrace 是一款插件，允许您跟踪诸如
.jpegs 和
.bitmaps 等图像并将其转换为草图几何体。该插件最适合于高对比度的图像。
- 源图象应为高分辨率，至少具有 300dpi。
- 艺术线条应为纸笔画，轮廓精确切对比鲜明。
- 颜色在您选取的区域内应尽量均匀。
仅当 Autotrace 作为插件启用时草图图片 PropertyManager 的第二页才可用。单击并在对话框中选择 Autotrace。
与自动跟踪的兼容性
- 您可使用静止图象格式，如 .bmp、.gif、或 .jpg，但不可使用动画格式，如动画的 .gif 或 .avi 文件。
- 您可将 Autotrace 应用到零件或装配体文件（*.SLDPRT 和 *.SLDASM），但不可应用到工程图文件 (*.SLDDRW)。
