外观的层次关系

在零件中，您可以将外观添加到面、特征、实体以及零件本身。在装配体中，您可以将外观添加到零部件。

根据外观在模型上的指派位置，会对其应用一种层次关系。

  • 面的外观是可见的，即使该面的父特征已经有指派的外观。
  • 特征的外观是可见的，即使该特征的父实体已经有指派的外观。
  • 实体的外观是可见的，即使该实体的父零件已经有指派的外观。
  • 零部件外观（仅限装配体）会覆盖零部件的面、特征、实体或零件中所有的外观指派。

以下范例描述了外观的层次关系。

在任务窗格中，浏览到外观文件夹并将某个外观拖到模型上。随即会显示外观的预览。
这时释放鼠标，即会出现一个弹出式工具栏。将鼠标悬停在该工具栏的每个项目时，可查看应用到该模型区域的外观的预览。
将外观应用到面。

将外观应用到特征。

结果：特征会呈现新外观，除非被面指派所覆盖。
将外观应用到实体。

结果:实体会呈现新外观，除非被特征或面指派所覆盖。
将外观应用到整个零件。

结果:零件会呈现新外观，除非被实体、特征或面指派所覆盖。

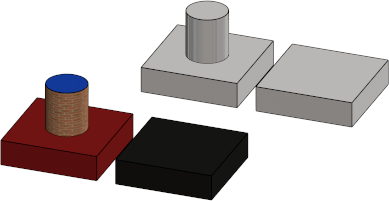

如果装配体包含两个相同的零部件，请仅向该零部件实例分配外观。

结果:该零部件会呈现新外观。未指派零部件外观的零件会显示在零件层次或更低层次指派的外观。
