您可通过编辑孔标注格式定义文件 calloutformat.txt 来修改孔标注格式。
下为编辑 calloutformat.txt 的范例。
您可使用符号库码将符号定位并以每个异型孔向导类型的定义将之排序。 例如，<MOD-DIAM> 生成直径符号。 文件结尾包含变量的文字描述。
*有效的异型孔向导变量如下：
*VARIABLE- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
说明*- 类型
- 标准版
- 扣件类型
- 扣件大小
- 柱形沉头孔深度
- 柱形沉头孔直径
- 倒钻孔角度
- 倒钻孔深度
- 倒钻孔直径
- 锥形沉头孔角度
|
要使用定义文件：
- 找到您要使用的孔类型。

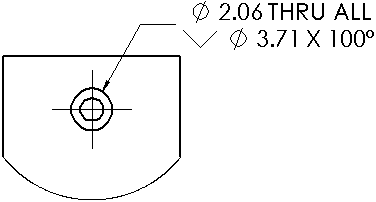

柱形沉头通孔的定义：
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- 修改定义。

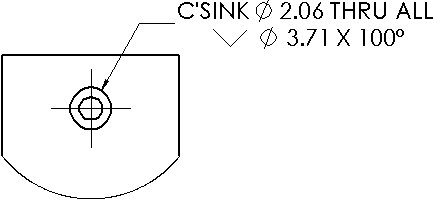

在该范例中，文字 C'SINK 和空格添加到 <MOD-DIAM> 符号之前：
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
