局部视图图标样式

下表显示不同选项对原有父视图的效果。所有图象都使用 ISO 标准。

原有父视图：


样式 圆 轮廓

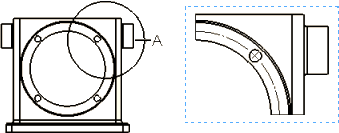

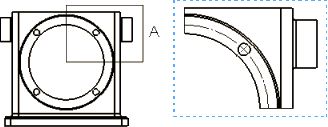

依照标准 detail_per_std_circle.gif detail_per_std_profile.gif

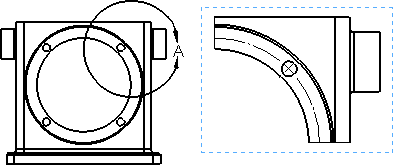

断裂圆 detail_broken_circle.gif 不可用

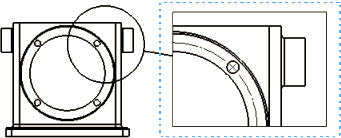

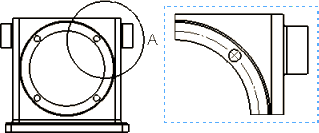

带引线 detail_w_leader_circle.gif detail_w_leader_profile.gif

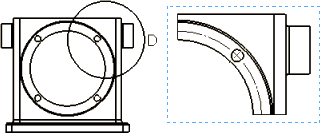

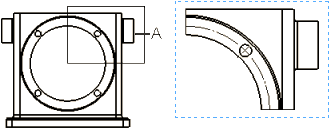

无引线 detail_no_leader_circle.gif detail_no_leader_profile.gif
已连接 detail_connected_circle.gif detail_connected_profile.gif
父主题局部视图
创建局部视图
用锯齿状轮廓创建细节视图
局部视图 PropertyManager
