添加爆炸直线

您可以使用爆炸直线草图将爆炸直线手动添加到爆炸视图。 爆炸直线草图是一种类型的 3D 草图。

欲插入爆炸直线草图：

  1. 单击 爆炸直线草图（“装配体”工具栏）或 插入 > 爆炸直线草图。
    爆炸草图工具栏出现。 布路线 将激活，并且 步路线 PropertyManager 将打开。
  2. 使用以下方法添加爆炸直线：
    • 步路线 （爆炸草图工具栏）
    • 转折线 （爆炸草图工具栏）
    • 其他 3D 草图工具（草图工具栏）
    爆炸直线草图中的所有直线以幻影线显示。
  3. 关闭草图。
    草图 3DExplode 出现在 ConfigurationManager 的爆炸视图 下。

指定爆炸直线颜色

您可以为爆炸直线指定颜色。单击选项 > 系统选项 > 颜色。在颜色方案设置下，选择草图，爆炸。

要更改草图中的爆炸直线颜色：
  1. 在 ConfigurationManager 中，单击 以展开爆炸视图 。
  2. 右键单击 3DExplode ，然后单击草图颜色 。
  3. 在草图/曲线颜色 PropertyManager 中，选择一种颜色。

示例 - 添加步路线

在本例中，在爆炸视图中，在轴承的销和孔之间添加步路线。

要添加步路线：

  1. 选择您要连接的两个项目的每个项目上的一个面、圆形边线或直边。
    例如，选择孔的面和销的圆形边：

    步路线的预览即会出现。

  2. 单击 PM_OK.gif。

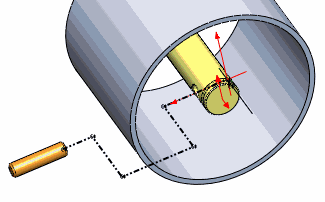

    步路线出现。


    步路线 工具处于激活状态，因此可以插入多条直线。

    爆炸直线草图中的所有直线以幻影线显示。
  3. 添加更多步路线，或者重新单击 PM_OK.gif 以关闭 PropertyManager。

范例 - 添加转折线

在此例中，爆炸线草图中的步路线通过零部件，因此需要添加穿过零部件的转折线。

要向步路线添加转折：

  1. 单击转折线 （爆炸草图工具栏）。
  2. 单击一直线开始进行转折。

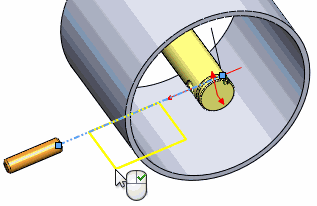

  3. 移动指针来预览转折的宽度和深度。


    如果单击草图线并松开指针，您可以通过按 选项卡来更改 3D 草图中的基准面。 如果单击并拖住（不松开），您不能更改基准面。
  4. 再次单击即完成转折。


    转折 工具处于激活状态，因此可以插入多个转折。

  5. 单击 cancel.png 以关闭 PropertyManager。
