创建装配体零部件的镜向实例

在装配体中，当您镜向零部件时，您可以将镜向添加为零部件的另一个实例，围绕某个平面对称定位。

创建镜向实例对于对称零部件而言是最为有用的。

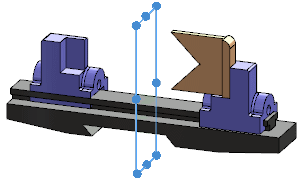

镜向前

镜向后

要创建镜向实例并指定其方向：

1. 在打开的装配体文档中，单击镜向零部件（“装配体”工具栏），或插入 > 镜向零部件。
2. 在 PropertyManager 中，在选项下：
   1. 对于镜向平面，选择基准面或平面作为镜向所绕的实体。
   2. 为要镜向的零部件选择一个或多个要镜向的零部件。
3. 单击下一步 。
4. 在 PropertyManager 的步骤 2： 在 PropertyManager 设置方向页面的镜向类型下，单击边界框中心、质量中心或零部件原点。
   对于非对称零部件，通常更需要在边界框中心定位镜向零部件，因为边界框不受零部件特征的影响。
5. 在定向零部件下，选择要添加镜向实例的零部件。
6. 单击零部件方向选项：

   方向选项	描述
   X 已镜向，Y 已镜向	绕基准面镜向 X 轴和 Y 轴。
   X 已镜向并反转，Y 已镜向	绕基准面镜向 X 轴和 Y 轴，且反转 X 轴方向。
   X 已镜向，Y 已镜向并反转	绕基准面镜向 X 轴和 Y 轴，且反转 Y 轴方向。
   X 已镜向并反转，Y 已镜向并反转	绕平面镜向 X 轴和 Y 轴，且反转 X 轴和 Y 轴方向。

7. 单击 。
   零部件的新实例将添加到装配体，它围绕您所选的基准面进行镜向。 镜向零部件 特征将添加到 FeatureManager 设计树中。
