按显示状态 控制贴图和布景

您可以定义显示状态以使用不同的贴图和布景实例。

要按显示状态控制贴图和布景：

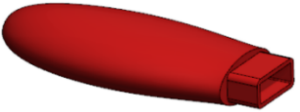

  1. 打开装配体，然后在 FeatureManager 设计树中右键单击零部件，然后单击打开零件 。

  2. 添加和自定义显示状态：
    1. 单击 FeatureManager 设计树顶部的 。
      将出现显示窗格。

    2. 在显示窗格中右键单击，然后单击添加显示状态 。
    3. 输入名称。
    4. 选择 DisplayManager 选项卡。
    5. 单击查看贴图 ，然后单击打开贴图库。

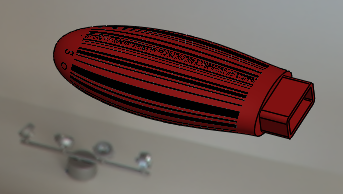

    6. 在任务窗格中，将条码贴图拖动到零件。
      当您拖动贴图并将其放置在零部件上时，操纵杆将出现在贴图上方。您可以使用操纵杆改变贴图的方向和对齐。
    7. 在贴图 PropertyManager 中，在显示状态下，选择此显示状态，然后单击 。
    8. 在图形区域中右键单击，然后单击编辑布景 。
    9. 在任务窗格中，单击演示布景并将厨房背景布景拖动到图形区域。
    10. 单击 。

  3. 添加另一个显示状态。
    1. 在显示窗格中右键单击，然后单击添加显示状态 。
    2. 输入名称。
    3. 在 DisplayManager 中，右键单击显示状态，然后单击删除。
    4. 在贴图 PropertyManager 中，单击打开贴图库。

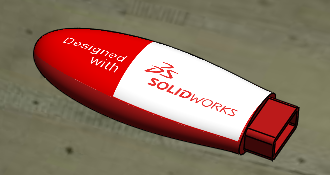

    5. 在任务窗格中，将使用 SOLIDWORKS 设计贴图拖动到零件。
    6. 在贴图 PropertyManager 中，在显示状态下，选择此显示状态，然后单击 。
    7. 在图形区域中右键单击，然后单击编辑布景 。
    8. 在任务窗格中，单击演示布景，然后将工厂背景布景拖动到图形区域。
    9. 单击 。
  4. 在 ConfigurationManager 选项卡的 显示状态下方，双击显示状态以切换显示状态。
  5. 在渲染工具 CommandManager 中，单击显示状态目标 。
    显示状态目标对话框将出现。
    当您在显示状态之间进行更改时，将在显示状态目标对话框中选定激活显示状态。 这在删除或自定义激活显示状态下的贴图及布景很有帮助。
