这些边界框的尺寸有助于您确定运输和打包产品所需的空间。

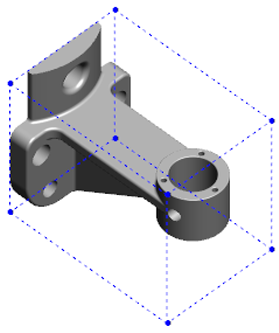

为具有多个面的零件计算边界框非常耗时。如果零件具有多个面，则在为零件完成建模之后创建边界框。您可以创建矩形和圆柱形边界框。
要创建零件的边界框并查看其属性：
- 在零件文档中，单击。
-
在 PropertyManager 中的边界框类型下，选择矩形或圆柱形。
-
在参考面/平面下，选择最佳适配。边界框的方向基于 X-Y 平面。
对于由 SOLIDWORKS 软件计算的边界框，有些实体和零件可能没有最小体积。 使用过去的经验和实验数据来查看建议的边界框，并在必要时进行修改。
要更改参考基准面，请单击自定义基准面。
- 在选项下，选择以下选项：
如果您隐藏了零件中的某个实体，边界框将自动更新并仅包围模型中的可见实体。
- 单击
。 在 FeatureManager 设计树中，边界框
被添加到原点之后。
您可以右键单击边界框，然后从快捷菜单中选择隐藏、显示、压缩或解除压缩。
要查看边界框属性，请将鼠标悬停在 FeatureManager 设计树中的边界框上，或者单击选项卡。 将列示边界框的厚度、宽度、长度和体积值。
