通过参考基准面创建次要构件

要通过参考基准面创建次要构件：

  1. 在结构系统选项卡上，单击次要构件 。
  2. 单击位于 PropertyManager 顶部的销钉 。
  3. 在次要构件类型中，单击支持基准面构件 。
  4. 对于支持基准面，在弹出式 FeatureManager 设计树中选择第二基准面。

  5. 单击链接 ，然后在构件对中单击。
    链接将创建一个构件对链。 一个构件对的终点用作链中下一个构件对的起点。

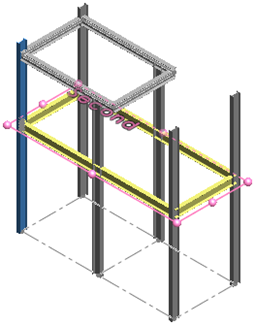

  6. 在图形区域中，如图所示在悬垂下面选择前两个构件。
    PropertyManager 将此构件对列出为 Member1, Member9

    。

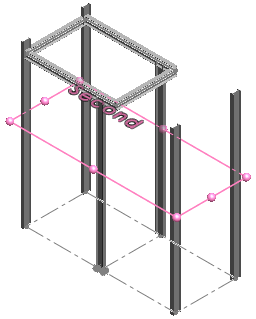

  7. 选择其余垂直构件。
  8. 右键单击构件对，然后单击删除以从以下列表中移除 Member1, <Select>：
    • Member1, Member9
    • Member9, Member4
    • Member4, Member3
    • Member3, Member10
    • Member2, Member1
    • Member1,<Select>
    列表中的构件可能有所不同，具体取决于您选择的顺序。
  9. 在 PropertyManager 中单击支持基准面。
  10. 在弹出式 FeatureManager 设计树中，单击第一基准面以添加另一层的次要构件。

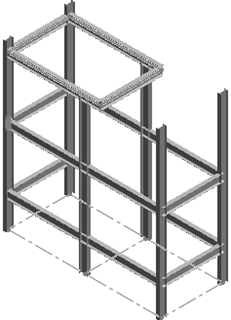

  11. 单击 。
