通过参考基准面创建主要构件

要通过参考基准面创建主要构件：

  1. 在主要构件类型中，单击参考基准面构件 。
  2. 对于参考集，通过在弹出的 FeatureManager 设计树中展开参考数据来选择以下平面。

    您还可以通过单击视图 > 隐藏/显示 > 平面来显示平面。

    1. 在起始和结束基准面中，单击基本和第三。
      这些基准面相互平行，并且定义了构件的长度。

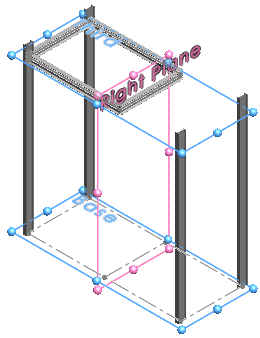

    2. 在基准面组 1 中，单击右视基准面。
      此基准面与起始和结束基准面

      垂直并相交。

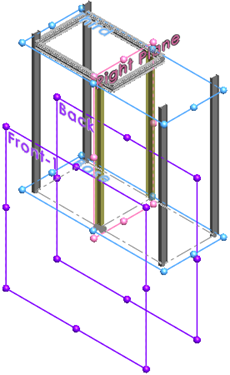

    3. 在基准面组 2 中，单击前视 1 和后视。
      基准面组 2 与基准面组 1 相交。它们定义了结构中间的两个构件的位置。

  3. 取消固定 PropertyManager 并单击 。

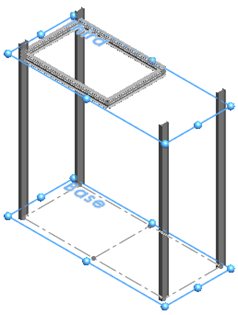

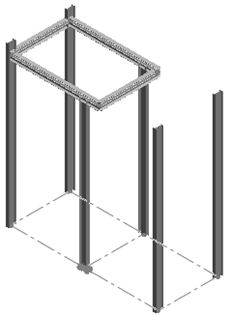

结构系统的主要构件均已完成。
