使用异型孔向导页面来配置异型孔向导标准、类型和孔。 您还可以为每个标准孔类型指派智能扣件。 要简化配置，只选取您使用的五金件的孔标准。
要访问异型孔向导页面：
- 在 Windows 中单击。
- 在 SOLIDWORKS 中，单击 SOLIDWORKS 系统选项 - 异型孔向导/Toolbox 对话框中的配置。
- 单击 1 - 孔标注。
使用左窗格或单击右窗格中的文件夹导览标准。您可以选择或清除右窗格中的项。
第一次使用此页时，右窗格上将出现提示。单击该提示以显示右窗格。
左窗格

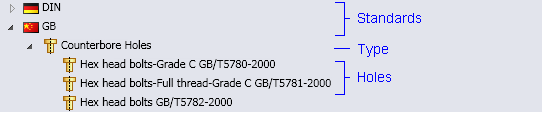

在异型孔向导标准下，左窗格列出标准、类别和类型：
右窗格
要移除某项，请清除复选框。您一旦清除某项，将在左窗格和右窗格中禁用该项，直到您将之重新选取。
要打开标准、类别或类型，单击右窗格中的文件夹。 单击上一级
可以导览至上一级。
要定义孔标准的副本，请单击复制标准
。单击
以删除选定的用户定义标准。
标准属性
单击标准属性名，然后选取或清除右侧列表中的值。
| |
孔属性 |
属性列表因孔类型而不同。 普通属性包括尺寸（诸如 大小）以及 螺纹数据。 您所选择的属性值将决定孔配置的总数。 清除大小和其它属性值可以减少配置数量。
|
 |
全局属性 |
指示属性与标准中的其他孔共享。 |
 |
添加新大小 |
打开添加新大小对话框，您可在其中将新大小添加到孔大小或螺纹数据配置属性列表。 |
智能扣件
| |
智能扣件 |
显示指派给选定异型孔向导标准的智能扣件。 |
| |
重新指派 |
允许为标准的异型孔向导孔指派智能扣件。 |
