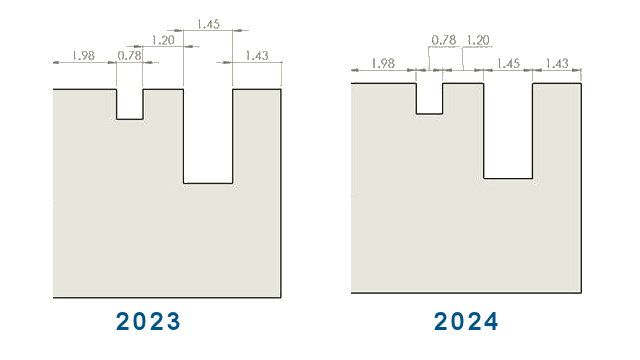

保持尺寸链共线

即使空间有限，您也可以确保尺寸链保持共线。

当尺寸文本和箭头重叠时，您可以选择最合适的选项。

要在尺寸文本重叠时保持尺寸链共线：
  1. 单击工具 > 选项 > 文档属性 > 尺寸 > 线性 > 尺寸链。
  2. 在共线选项下，选择空间有限时自动偏移文本。
    对于 ISO 和 ANSI，此选项会被默认选择。
要在箭头重叠时保持尺寸链共线：
  1. 单击工具 > 选项 > 文档属性 > 尺寸 > 线性 > 尺寸链。
  2. 在共线选项下，选择当箭头重叠时，自动将箭头端替换为：并指定选项：
    • 点。用点替换箭头。
    • 斜线。用斜线替换箭头。
    对于 ISO，此选项会被默认选择。
