您可以为曲面创建厚度尺寸。
这有助于表明曲面之间的关系。您可以将厚度尺寸应用到：
您可以针对以下项，在两个同心 DimXpert 特征之间生成厚度尺寸：

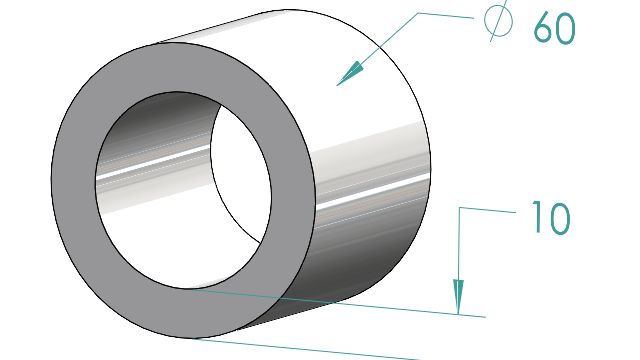

- 内径和外径，其中内径是圆柱体或简单的孔，外径是圆柱体或凸台。
- 圆柱体或简单孔的两个内径。

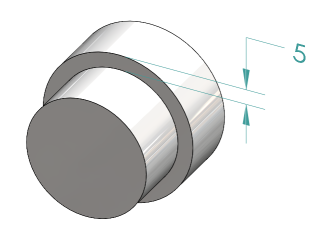

- 圆柱体或凸台的两个外径。例如：
要为曲面生成厚度尺寸：
- 单击位置尺寸
（MBD Dimension 工具栏）。 在步骤 2 和步骤 3 中需要选择两个特征。对于厚度尺寸，两个特征必须为圆柱形、同心且具有不同的直径。
- 选择原点特征的面。
- 选择公差特征的面。
- 单击以放置尺寸。
- 在 PropertyManager 中指定选项，然后单击
。
