切口工具

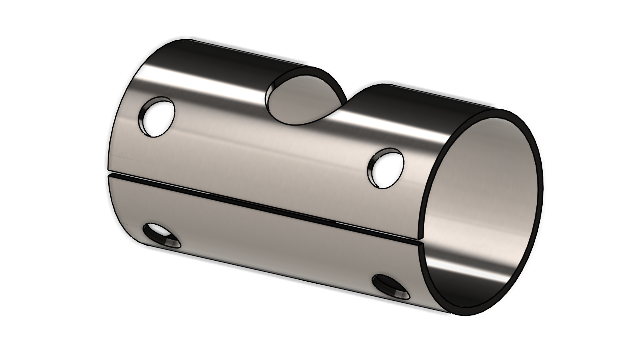

您可以使用切口工具在空心或薄壁圆柱体和圆锥体中生成切口。通过选择圆柱面或圆锥面上的边线，您可以将零件平展为钣金。

在早期版本中，如果您有圆柱形或圆锥形零件，则必须在基本草图中有意生成间隙才能将零件转换为钣金。

SOLIDWORKS 仅支持直线切断，不支持倾斜切断。

要在圆柱形零件中使用切口工具：
  1. 在空心或薄壁圆柱或圆锥零件中，单击切口 （钣金工具栏）。

  2. 在图形区域中，选择：
    1. 边线。

    2. 模型上的参考点。

      参考点可以位于模型上或图形区域中的任何位置。如果您选择的参考点不在模型上，软件会将该点投影到模型上。

  3. 在 PropertyManager 中指定选项，然后单击 。

    完成切口后，您可以使用插入折弯 工具将零件转换为钣金。
