端子排图纸配置属性 (DIN)

本主题介绍端子排图纸的默认 DIN 配置中的参数。

端子排图纸配置文件中包含端子排布局的所有参数（按主题分组）。您可以按需创建尽可能多的配置文件。这些配置集中在端子排图纸配置管理对话框中。

配置文件编辑器显示选定参数的预览。您可以通过选择端子排图纸配置对话框底部的图纸预览停用预览。

基本信息

此选项卡让您可以使用该软件支持的任意一种语言命名配置文件，并为其提供说明。更改名称会自动更新所有界面中的名称（例如，配置或端子排列表）。

名称 说明
名称 配置文件的名称。此值将自动传递到显示这些配置的所有界面。
说明 配置说明。您可以使用多种语言指定说明。

网格

该选项卡让您可以管理图纸上端子排的图形展示布局。

按照 DIN 标准绘制端子排需要特定的符号，该符号代表会呈现与该端子排相关的数据的网格。对话框的下半部分让您可以控制要使用的网格框以及与端子排相关联的图框。

名称 说明
网格框 符号数据库中提供了网格符号。特定图标让您可以选择、重新编辑符号。数据信息关联到标注中。
图框 显示将绘制图纸的图框：
  • 默认图框：与电气工程配置中的端子排图纸关联的图框
  • 此配置的特定图框：将使用此图框生成所有使用此配置的端子排
图框的左下角必须位于坐标 (0,0) 的位置。所有的布局参数都基于该点移动。您可以通过特定的图标选择和编辑页面布局。
打开符号选择器，以更改与默认符号关联的符号。
移除关联的符号。
打开符号编辑器，以修改选定符号。
基本信息

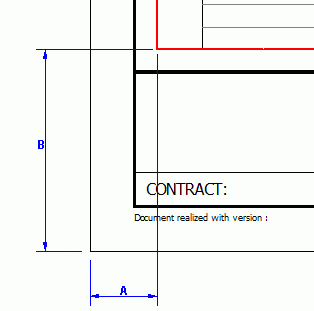

A X 轴坐标 让您可以管理网格块插入点和图框原点 (0.0) 之间在 X 轴上的偏差 A。
B Y 轴坐标 让您可以管理网格块插入点和图框原点 (0.0) 之间在 Y 轴上的偏差 B。
端子排方向 定义生成端子排展示数据的方向。

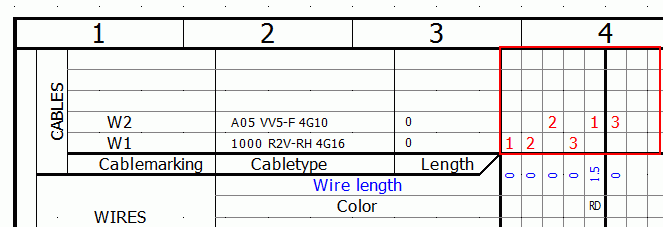

绘制的缆芯数目 定义一张图纸内可能包含的最大缆芯数量（水平端子排上的列数）。

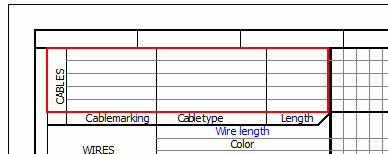

源端的电缆数目 定义在“源”部分管理的电缆数量。
目标端的电缆数目 定义在“目标”部分管理的电缆数量。
当这三个参数（绘制的电缆芯数量、源端的电缆数量和目标端的电缆数量）中的至少一个达到配置中定义的上限值后，SOLIDWORKS Electrical 将在新图纸上生成端子。
已连接电缆芯的标注公式 打开格式管理以定义电缆芯显示文本的参数。

跳线

跳线让您可以采用跳线关联两个或更多个端子。

名称 说明
基本信息

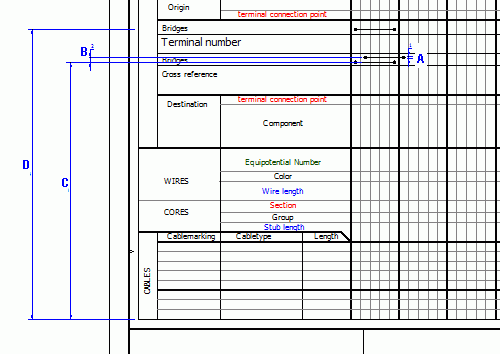

点直径 让您可以指定表示端子上跳线连接的点的直径 (A)。
跳线偏移 让您可以指定表示跳线的两条线之间的距离 (B)。
在底部或左侧绘制跳线的距离 让您可以定义网格块起点和终点侧的跳线之间的距离 (C)。
在顶部或右侧绘制跳线的距离 让您可以定义网格框起点与起点侧的跳线之间的距离 (D)。
颜色 让您可以指定绘制跳线的颜色（点和线）。
自动跳线 在连接到相同等电位的端子上创建跳线。
颜色 让您可以指定要绘制的自动跳线的颜色。
显示电线 在连接到其他电线时显示或隐藏端子上连接的电线。

附件

您可以通过此选项卡定义相关参数，以自动生成要传输到端子排图纸的属性中的信息。在右侧列中单击鼠标可以打开格式管理。

名称 说明
说明 让您可以定义相关参数，以用于自动生成要传输到端子排图纸的说明中的信息。
用户数据/可译数据 让您可以指定相关参数，以用于自动生成要传输到端子排图纸的用户数据中的数据。
