產生紅銅線路作為移畫印花

若要增加效能，當您使用建立模型，從 PADS 或 EDMD 檔案產生 PCB 模型時，CircuitWorks 可將紅銅線路顯示為影像，而非電路板檔案中的實體幾何。

您可以將影像儲存為 CircuitWorks Trace Decals 資料夾中的點陣圖檔案，或在內部儲存為電路板檔案。

使用預覽幾何，CircuitWorks 可在 PCB 的各圖層上快速產生代表線路的移畫印花影像

移畫印花不會使用以向量表示的顯示格式。 視線路的密度而定，移畫印花的顯示品質可能因不同電路板而異。 顯示線路的最精確方式仍是將其建立為幾何。

若要將紅銅線路產生成移畫印花：

  1. 開啟包含線路的 ECAD 檔案。
    本範例使用 Install_dir\CircuitWorksFull\Examples\PADS\preview.asc。
  2. 按一下檔案 > 選項。
  3. 設定以下項次︰
    1. 在 SOLIDWORKS 輸入頁面的導體圖層建模之下，選擇下列任一選項：
      • 完整安裝。在所有模型圖層上產生紅銅線路。
      • 僅最上層和最下層的圖層 (速度較快)。在最上層和最下層的圖層上產生紅銅線路。
    2. 在模型頁面的將 CircuitWorks 產生的模型儲存到這些資料夾之下，選擇 Decals 資料夾。
      預設的資料夾位置如下：

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

    3. 按一下確定。
  4. 按一下建立模型 (工具標籤的 SOLIDWORKS 區段)。
  5. 在 CircuitWorks 對話方塊中：
    1. 選擇使用追蹤移畫印花而非幾何。
      選取此選項後，紅銅線路會在您先前指定的 Decals 資料夾中另存為點陣圖檔案。
    2. 或者，選擇將移畫印花儲存在模型檔案中。
      選取此選項後，紅銅線路會直接包含在模型檔案中， 而無法另存為預覽點陣圖。
    3. 按一下建立。
    CircuitWorks 隨即會在 SOLIDWORKS 軟體中產生電路板。

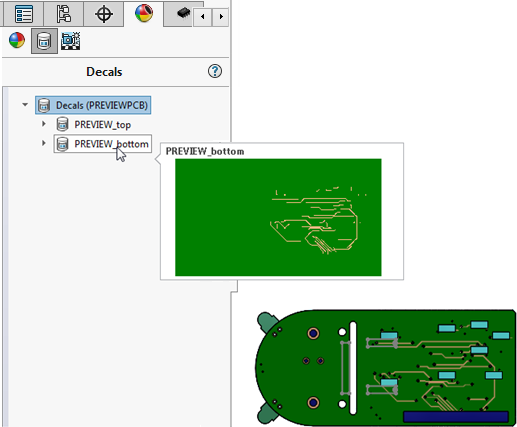

  6. 若要檢視紅銅線路的預覽，請在 DisplayManager 標籤上按一下檢視移畫印花，然後將游標停在預覽上。
