向量繪圖選項 PropertyManager

向量繪圖選項 PropertyManager 可讓您動態控制向量繪圖中的向量符號外觀。

選項

大小(Z) 控制繪圖中的向量大小。使用箭頭或拖曳滑桿來改變向量大小。
密度 控制繪圖中的向量密度。
  僅有曲面 如果核取此選項，則僅會顯示模型表面上的向量。
  與色彩圖表相符 對向量繪圖使用相同的色彩對應。
  單一色彩 將使用者選取的色彩指定給繪圖中的所有向量。若要改變向量色彩，請按一下編輯色彩。
向量繪圖選項的圖例如下：

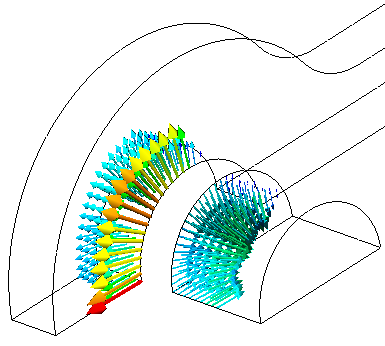

合位移輪廓繪圖 合位移向量繪圖 (預設向量選項)
向量大小較大的合位移向量繪圖 向量密度較高的合位移向量繪圖

自訂向量繪圖

自訂向量繪圖：

  1. 在執行研究之後，對所需量值建立向量繪圖。
  2. 用右鍵按一下向量繪圖圖示，然後選擇向量繪圖選項。
    向量繪圖選項PropertyManager 出現。
  3. 使用大小 旋轉箭頭來調整向量箭頭的大小。
  4. 使用密度 旋轉箭頭來調整繪圖中的向量密度。
  5. 如有需要，核取僅有曲面，而僅在模型邊界上繪制向量繪圖。
  6. 選擇與色彩圖表相符來使用與繪圖中相同的色彩對應，或選擇單一色彩，以單色呈現向量繪圖。
  7. 按一下 。
