落下測試設定 PropertyManager

落下測試設定 PropertyManager 可設定落下測試研究的參數。

要存取此 PropertyManager，請產生落下測試研究。 在落下測試研究樹狀結構中，按一下設定。

指定

設定您要指定的輸入類型。

高度

設定本體落下的高度。 此為本體朝重力方向撞擊到剛性平面之前，所必須行進的距離。 您必須在指定方塊中選擇落下高度後，才能使用此選項。 撞擊速度的計算方式如下：V_impact = (2gh)^½，其中 g 是重力加速度，h 是高度。

	從質心	指定的高度是本體質心到平坦剛性地面之間朝重力方向的距離。 質心為本體的幾何中心。對於組合件，只有當所有零組件的密度相同時，質心才會等於重心。
	從最低點	指定的高度是本體及平坦剛性地面之間的最小距離。最接近平坦剛性地面的點是，當本體朝重力方向進行時第一個撞擊到地面的點。
	落下高度	指定從質心或從最低點到撞擊平面的高度。您可以選擇高度的單位。

撞擊速度

設定撞擊時的方向及速度值。只有當您在撞擊速度方塊中選擇指定時才能使用此選項。

	撞擊速度參考	設參考圖元來決定撞擊速度方向。您可選擇一個邊線、參考平面或平坦面。如果您選擇參考平面或平坦面，會沿與參考平面或平坦面垂直方向套用速度。按一下 以反轉撞擊速度的方向。
	速度量	設定撞擊速度的量及單位。 在指定撞擊速度的量時，您仍然需要定義重力量。 重力負載在求解期間會作為外部負載並維持固定。 重力值不會影響撞擊速度指定的量。

Gravity

設定重力加速度的方向及值。 在撞擊後，重力在整個求解時間會維持固定。 在求解期間，能源平衡方程式會考慮因為重力產生的工作。

	重力參考	設參考圖元來決定重力方向。您可選擇一個邊線、參考平面或平坦面。如果您選擇參考平面或平坦面，會沿與參考平面或平坦面垂直方向套用重力。按一下以反轉重力方向。
	重力量	設定重力的量及單位。

目標

設定撞擊平面的方向。

目標方向
	垂直於重力	撞擊平面垂直於重力方向。
	平行於參考平面	撞擊平面平行於所選的參考平面。
	目標方位參考	選擇參考平面。必須選取平行於參考平面才能使用。

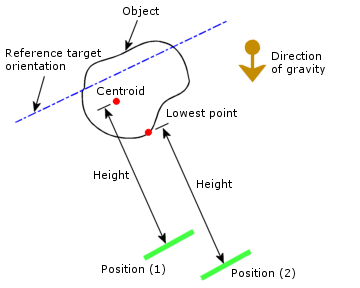

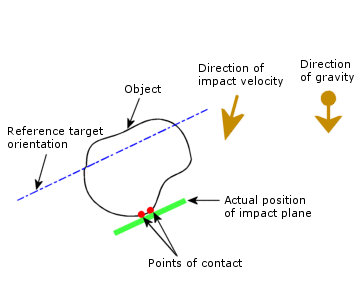

	摩擦係數	設定模型與撞擊平面之間的摩擦係數。 程式判斷撞擊平面的實際位置的方式如下： 如果您指定了高度，則本體朝重力方向進行了指定的高度距離後就會撞擊平面。 如果您指定了撞擊速度，則當平面以指定的撞擊速度行進時就會撞擊平面。 指定高度時，實際的撞擊平面位置。 位置 (1)：高度是從本體質心開始計測。 位置 (2)：高度是從本體最低點開始計測。 指定撞擊速度時，實際的撞擊平面位置。
目標勁度
	剛性目標	使用剛性平面作為目標。
	彈性目標	使用彈性平面作為目標。

勁度及厚度

設定彈性層的屬性。必須在目標勁度下選取彈性目標後才能使用。

	單位	設定單位系統。
	正向勁度	設定垂直於撞擊平面的每單位面積勁度。
	切線勁度	設定平行於撞擊平面的每單位面積勁度。
	質量密度	設定撞擊層的質量密度。
	目標厚度	設定撞擊層的厚度量值及單位。

接觸阻尼

針對在碰撞期間彼此接觸且其間有無貫穿接觸的本體，會考慮到接觸阻尼。 會將接觸阻尼計算為黏性阻尼。 輸入為作為臨界阻尼比例的阻尼值 (ζcr = 2* m* ω)。

臨界阻尼比例

作為臨界阻尼比例的阻尼值 (ζcr = 2* m* ω)。 例如，要套用 5% 的臨界阻尼，請輸入 0.05。 接觸阻尼的應用會降低可能在碰撞期間發生的高頻率振動，並改善求解穩定性 (落下測試設定 PropertyManager)。

符號設定

顯示重力加速度及撞擊速度的方向。

	編輯色彩	按一下此按鈕以變更速度及加速度符號的色彩。
	符號大小	控制速度及加速度符號的大小。
	顯示預覽	在圖面視窗上顯示符號預覽。
