比較測試資料

比較測試資料對話方塊可讓您比較所選位置的參考資料和模擬資料。您的參考資料可根據現場量測、其他外部來源或研究而得。

要存取此對話方塊，請按一下 Simulation > 比較測試資料。

您可定義多個要比較的研究。參考資料會以 channel 的形式表示。Channel 係以位置、結果零組件、參考值或研究來定義。您可手動定義 channel 或輸入檔案以自動定義它。位置係以一個頂點、參考點或 3 個 Cartesian 座標來定義。您可比較參考資料和靜態、非線性、熱及落下測試研究的節點結果。

軟體會產生一個表格，以列出相關所選研究與參考 channel 的比較結果。

研究類型 選擇要與模擬結果比較的研究類型。您可以選擇︰
  • Static
  • 非線性
  • 熱
  • 落下測試

所選研究類型的結果應包含與參考資料相關的結果。

參考 Channel 資料 指定要當成參考的資料。

測試資料。

如果您是從現場量測取參考資料，請選擇此選項。

研究結果。

選擇此選項即可將研究當成參考點的來源，然後從下拉式功能表選擇參考研究。
Channel 表格 列出有關參考 channel 資料的資訊。

加入。

開啟加入 Channel 對話方塊可讓您定義新的 channel 或編輯所選的 channel。

編輯。

開啟編輯 Channel 對話方塊可讓您編輯所選的 channel。

刪除。

刪除所選的 channel。

輸入。

可讓您輸入包含 channel 資料的純文字檔案 (*.txt) 或 Excel 檔案 (*.csv)。檔案設定如下：

  • 第一列包含任意頁首資訊。
  • 其他每一列則代表一個 channel，各欄包含的資訊如下：
    • 第 1 欄：Channel 名稱
    • 第 2 欄：組成
    • 第 3 欄：參考值
    • 第 4 欄：量測的值單位
    • 第 5 欄：時間（用於落下測試、力及位移控制非線性，以及暫態熱）
    • 第 6、7、8 欄：量測位置的 X、Y 及 Z 座標
    • 第 9 欄：X、Y 及 Z 座標的單位

與研究結果比較 設定要與測試資料比較的研究。

比較。

擷取模擬資料並以表格顯示比較結果。

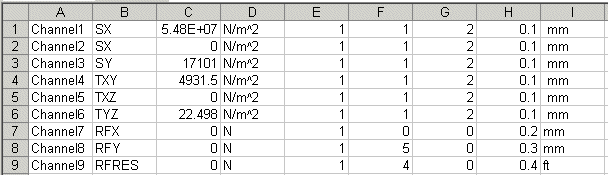

Channel 表格範例：Excel 檔案 (*.csv)

Channel 表格範例：純文字檔案 (*.txt)
