定義非均勻力負載

以特定方向對圖元套用非均勻力

以特定方向套用非均勻力至圖元上：

  1. 在 Simulation 研究樹狀結構中，用右鍵按一下外部負載 圖示，然後選擇力。
    力PropertyManager 出現。
  2. 按一下力的面、邊線、頂點與參考點 方塊，然後選擇要套用力的圖元。
  3. 按一下正交施加垂直於所選圖元的力，或所選方向。
    1. 對於所選方向，按一下方向的面、邊線、基準面、軸方塊 ，並選擇圖元以指定方向。
    • 如果您為方向選擇面或基準面，請指定下列至少一個組成：沿平面方向 1 、沿平面方向 2 或垂直於平面 。
    • 如果您選擇邊線來指定方向，請指定沿著該邊線的力值。
    • 如果您選擇軸來指定方向，請指定下列至少一個組成：徑向 、環形 或軸向 。
  4. 如果您選擇要套用力的本體不止一個，請選擇每個項目或總計。
  5. 選擇所需的單位 。
  6. 在力之下，設定力組成的值，或正向力。
  7. 檢查非均勻分佈以定義用於描述力的空間變化之數學關係式。
    1. 按一下選擇一個座標系統方塊 ，然後選擇座標系統：從圖面中或從 FeatureManager (特徵管理員) 設計樹狀結構中選擇笛卡爾座標、圓柱或球形。
    2. 選擇線性 或角度 座標的單位。
    3. 按一下您所選的座標系統類型的影像，然後按一下編輯方程式。
    4. 輸入描述力在所選座標系統中之空間變化的數學關係式。您可以使用下拉式功能表中基本的數學函數清單。在數學關係式介面中，在引號內輸入座標："x"、"y"、"z"、"r"、"t" 和 "p"。
      所選圖元上的分散力值總和等於您輸入的總和力值。
  8. 按一下。

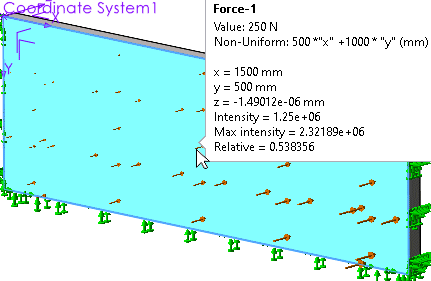

    在定義非均勻分佈的力後，您可以將游標移至力的箭頭符號上方，以查詢該位置的力值。

    SOLIDWORKS Simulation 僅列出存在箭頭符號之位置的力強度值。軟體會根據您施力所在的幾何產生適當的箭頭符號數量。



    註記會列出下列項目：
    • 值。Force Value
    • 非均勻。定義非均勻力分佈的數學關係式，包括長度的單位
    • x、y 與 z。相對於參考座標系統之所選箭頭符號的 X、Y 與 Z 座標
    • 強度。定義所選箭頭符號所在處非均勻分佈之數學關係式的值
    • 最大強度。定義在箭頭符號所有位置之間非均勻分佈的數學關係式最大值
    • 相對。所選箭頭符號處的強度 / 最大強度

    求解器會計算每個節點在網格化後的確切力值。分散力值的總和等於您套用的力值。

作用力改變方向下的非均勻分佈

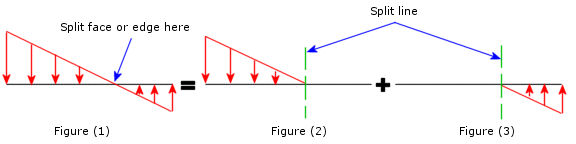

如果指定分佈讓力在部分邊線或面上變更方向 (如下圖所示)，程式會設定面的絕對值等於 PropertyManager 中指定的值。

套用會變更方向的不均勻力時 [圖 (1)]，在力變更方向之處將負載圖元一分為二，分成兩個步驟來套用力 [圖 (2) 及 圖 (3)]。
